荷重: from 15,6 to 3000 kgf (From 153,2 to 29421 N) 勃氏 ISO 6506 / ASTM E-10: HBW1/30 - HBW2.5/15.625 - HBW2.5/31.25 - HBW2.5/62.5 - HBW2.5/187.5 - HBW5/25 - HRW5/62,5 - HBW5/125 - HBW5/250 - HBW5/750 - HBW10/100 - HBW10/250 - HBW10/500 - HBW10/1000 - HBW10/1500 - HBW10/3000
|

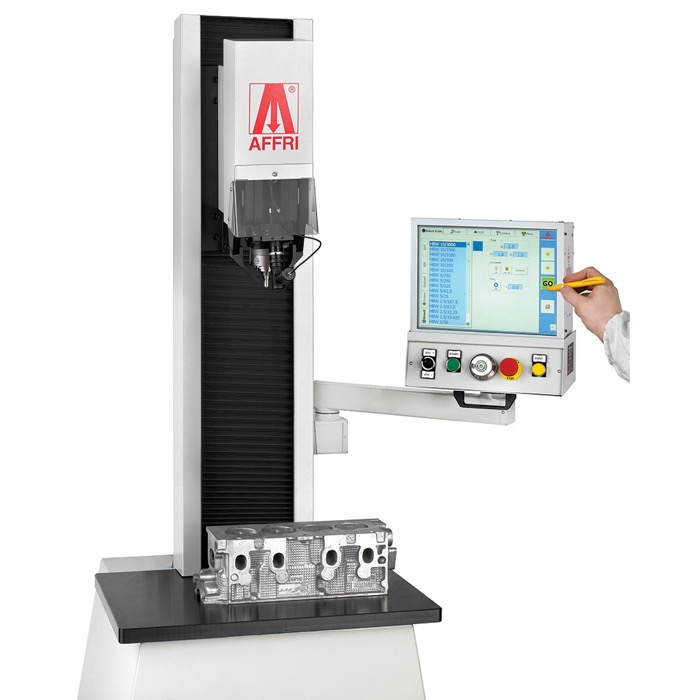

輸入測試 |
|
閉環技術 (PAT. AFFRI) |
一鍵輸入,此硬度計軟體將自動轉換相機模式自動對焦和自動測量。
|
|
採用高達1千赫的閉環控制系統,使負載達到高線性的精確度,測量結果不會受任何結構水平、變形或振動而影響。 |

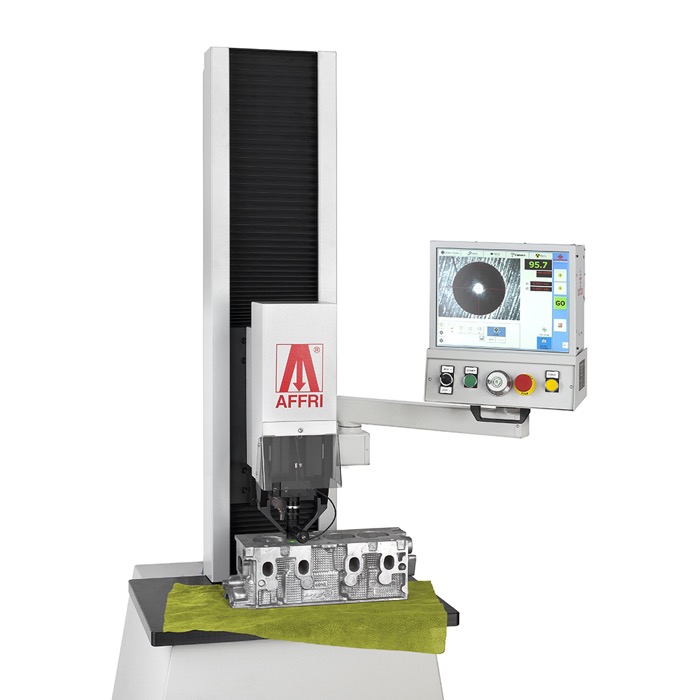

重複性和再現性(R&R)
|
|

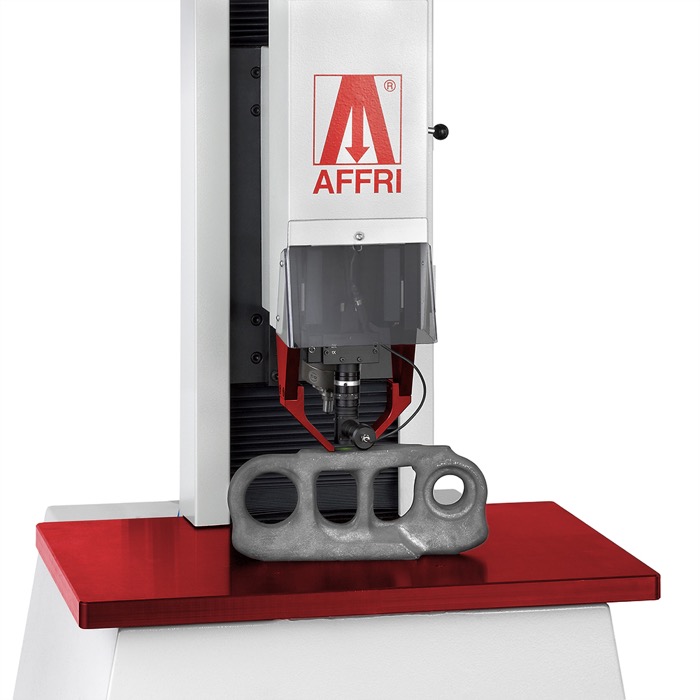

夾位系統 (PAT. AFFRI) |
即使試品的狀態不好,硬度測試機仍然可以精確的測量出結果,數據將會顯示在第一次精確的測量裡而不需要反覆測試。 |
|
即使試品有生鏽、上油或骯髒的現象,硬度測試機的嵌位系統仍然可以緊緊的嵌住試品,保持測試週期的穩定並且得到精確的測量結果。 |

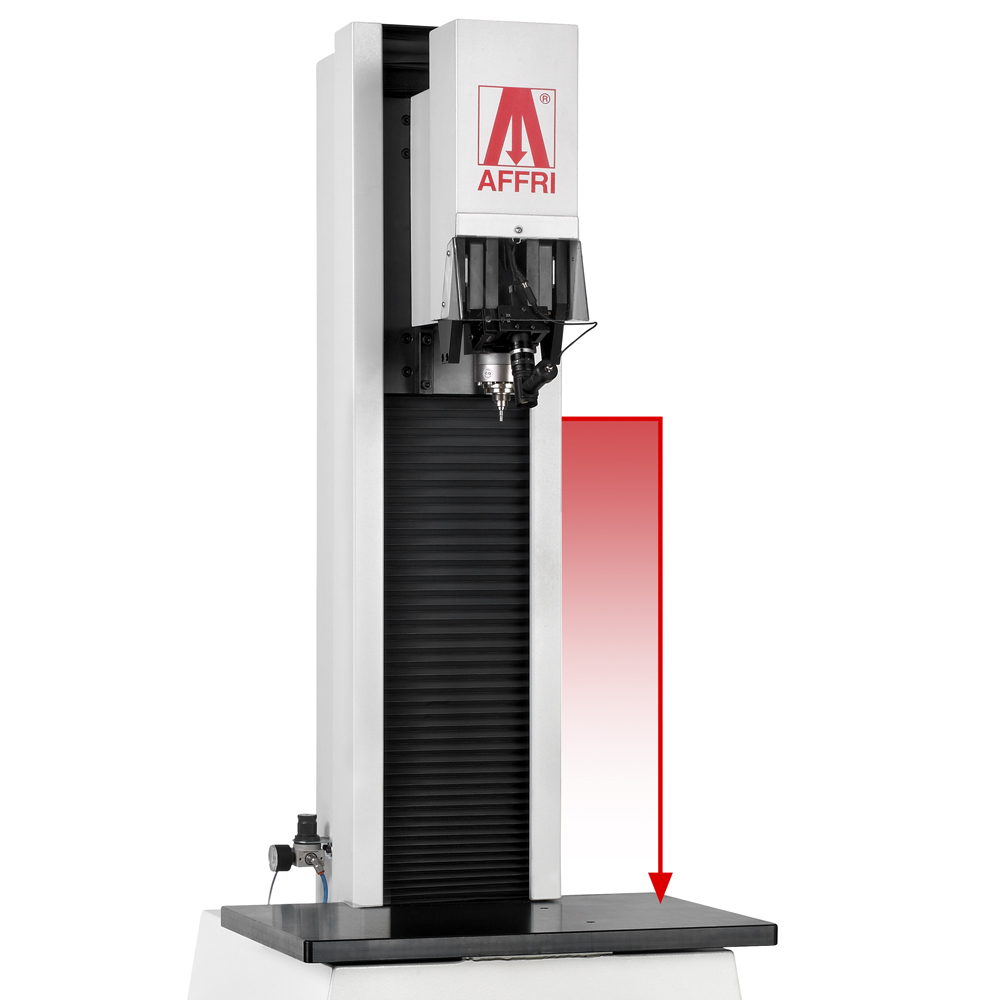

電動測試頭 |
|
機動性 X/Y 工作檯 |
不論距離及電動試驗週期,以單一開始鍵去連接表面且夾緊試件鎖定試品,總形程 500毫米機動垂直移動使測量更為精確、穩定和安全。
|
|
用戶根據程式設定數字或指示在X/Y工作檯進行相關測量。 |

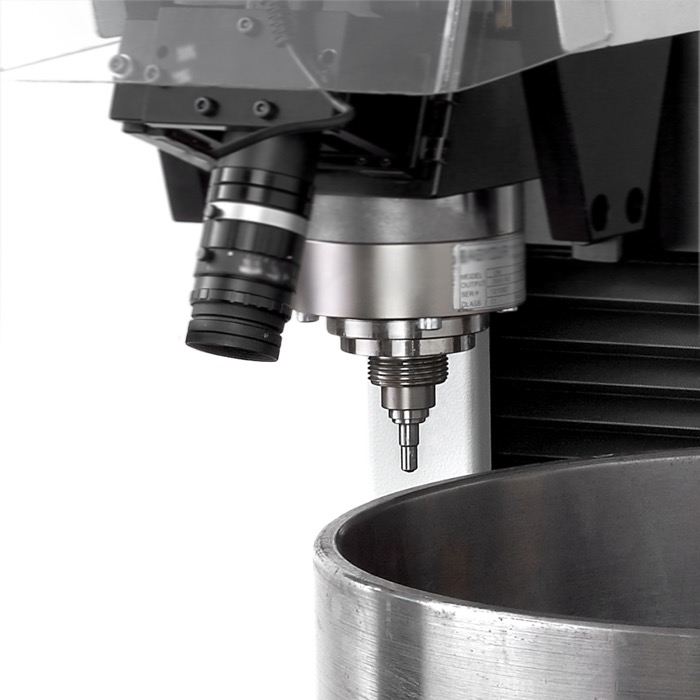

自動式轉座 |
|

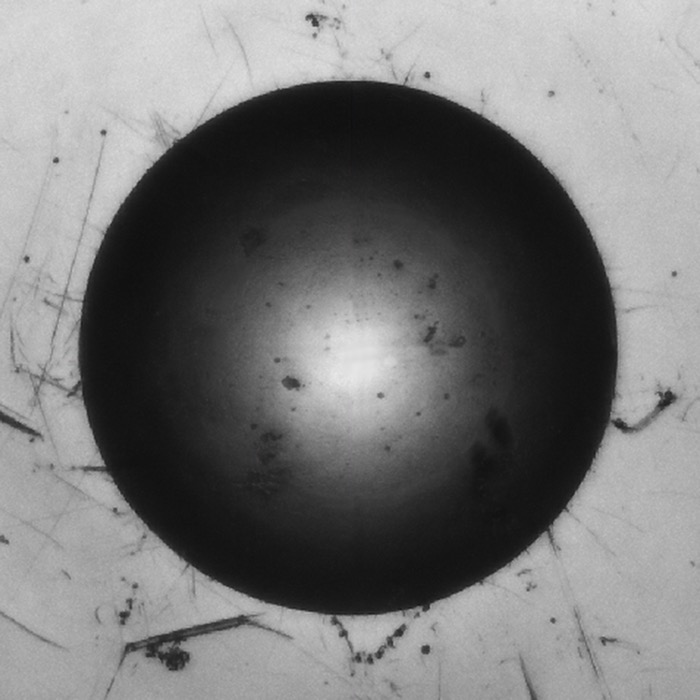

自動對焦 |
多槽設計滿足不同格式的壓頭,在單一或多重的測量循環裡自動轉換工具以放大倍率測量試品表面。 |
|
對試品採用放大倍率光學自動對焦調結,減少了讀取時間並同時確保測試結果達到最高境界及解析度。 |

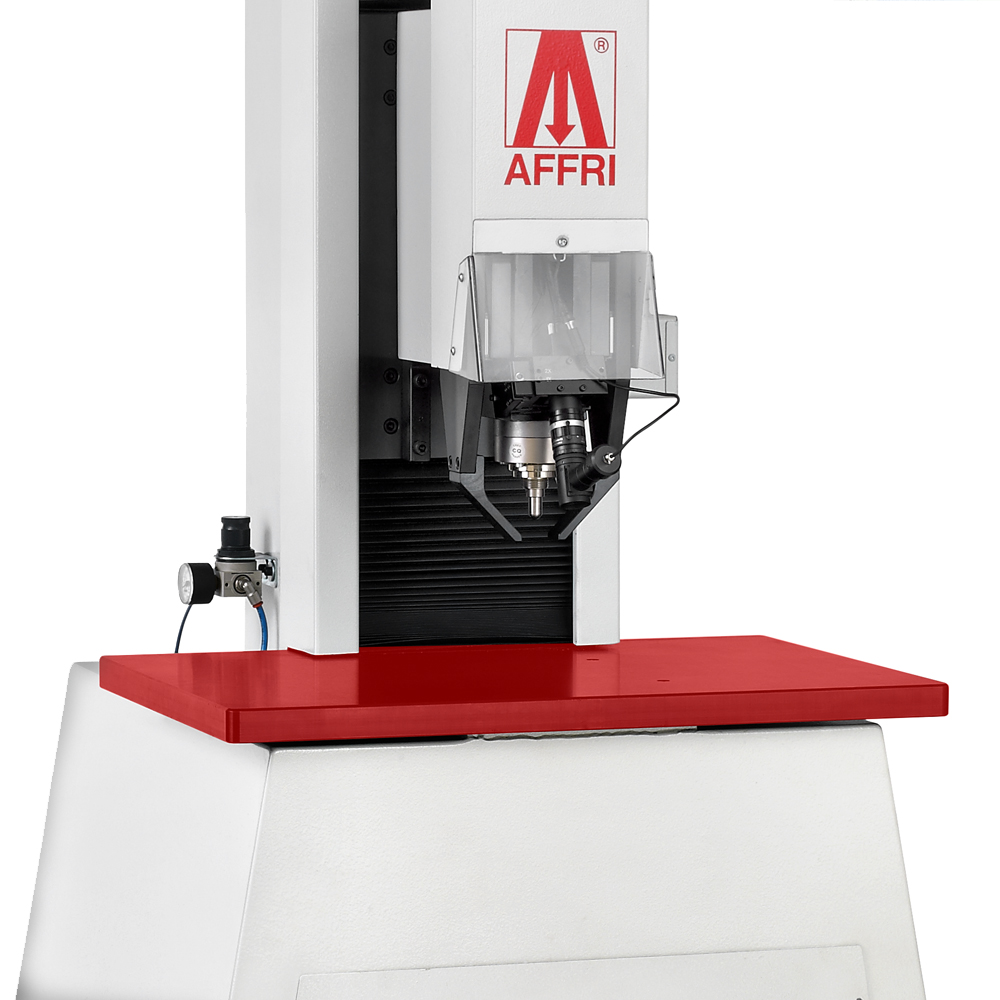

大型工作檯 |
|
全球化 |
INTEGRAL 1擁有舒適的工作檯,能夠承受超過3000kg的專用夾具或鐵砧,但對於體機大或不規則的試品無法實行量測。 |
|
Integral 1工程師遍及世界各地,用戶如若對任何技術問題、使用方法或更新軟體有任何疑問,都可以即時的獲得解決與服務。 |

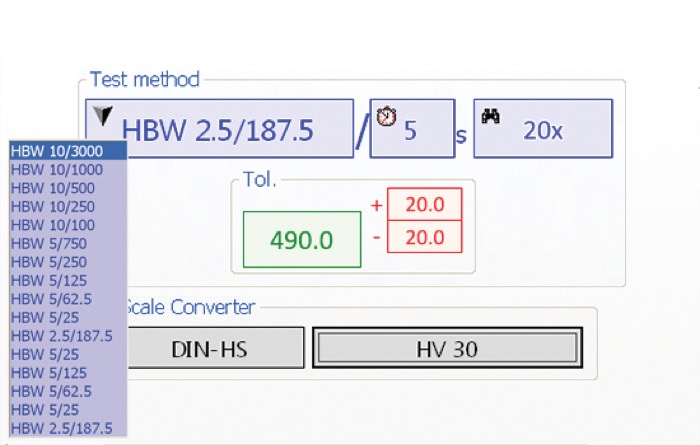

INTEGRAL 軟體 |
|
||
預先控制好安裝的軟體,避免操作失誤: |
|
||
![]() |
|
![]() |
|
設置硬度計規模、負載力時間、照相機的性能、測試方法標準和轉換尺度。 |
|
管理指示工具,並檢查安裝項目。
|

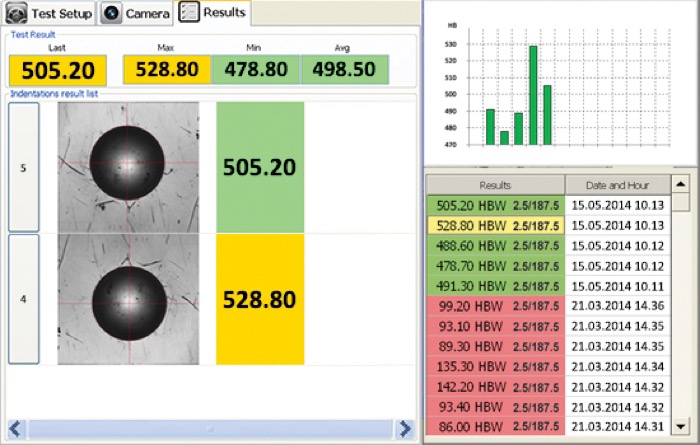

測試完成後螢幕將會顯示完成的讀數和其相關的數據現象(LOW, OK, HIGH),圖表為結果和統計數據。 |
|
INTEGRAL 1 |
符合標準 |
EN-ISO 6506 / ASTM E-10 |
X-Y 工作檯 |
400 X 400 mm |
測試主機 |
0/500 mm 電動式 |
最大操作深度 |
170 mm |
試驗荷重 |
勃氏: 153.2 -
306.5 - 612.9 - 1226 - 1839 - 2451 - 4903 - 7355 - 9870 - 29421 N |
硬度範圍 |
HBW1/30 - HBW2.5/15.625 - HBW2.5/31.25 - HBW2.5/62.5 -
HBW2.5/187.5 |
精度 |
小於 0.5 % |
