多用硬度計

Integral 2/3/5擁有可承載超過兩噸試片的廣泛工作區,採荷重元閉迴路控制回饋系統,使荷重穩定和負載達到高線性的精確 (Affri專利),擁有 Affri系統自動且準確的洛氏測量,搭配多個壓頭、多個物鏡和七階鏡頭轉座,不論距離及電動試驗週期,測試時轉座會根據硬度規格轉換適合的壓針和物鏡,以單一開始鍵去連接表面,系統自動對焦自動夾緊零件和自動測量,透過網絡遠端控制的快速診斷與軟體更新,硬度測試結果達到最高境界精度及解析度(誤差小於0.5%);使用者界面為多功能觸摸螢幕,擁有換算表和完整的校正標準,統計數據和圖表是自動產生的,可以大量儲存,對洛氏、表面洛氏、勃氏、維克氏、蕭氏和 CHD的測試滿足 ASTM和ISO國際標準;此外運用獨特電子閉迴路測力系統,確保深度測量技術之線路快速及精準,在不平整或有油汙之表面下亦可得到可信賴之試驗;適用於所有金屬硬度的測試,包括鐵、鋼、回火鋼、鑄鐵、銅、鋁和金屬合金,在熱處理方面有淬火、滲氮、滲碳和表面硬化,包含硬的和軟質材料。
型號 : INTEGRAL 2/3/5

  • 產品敘述
  • 規格

荷重:: from 1 to 3000 kgf (from 9,807 to 29421 N)

勃氏 ISO 6506 / ASTM E-10: HBW1/1 - HBW1/2,5 - HBW1/5 - HBW1/10 - HBW1/30 - HBW2,5/6,25 - HBW2,5/15,625 - HBW2,5/31,25 - HBW2,5/62,5 - HBW2,5/187,5 - HBW5/25 - HRW5/62,5 - HBW5/125 - HBW5/250 - HBW5/750 - HBW10/100 - HBW10/250 - HBW10/500 - HBW10/1000 - HBW10/1500 - HBW10/3000

維克氏 ISO 6507 / ASTM E-384: HV1 - HV3 - HV5 - HV10 - HV15 - HV20 - HV30 - HV60 - HV100

洛氏 ISO 6508 / ASTM E-18: HRA - HRB - HRC - HRD - HRG - HRL - HRM - HRR - HRS - HRX - HRZ  /  HRN - HRT



自動測試循環

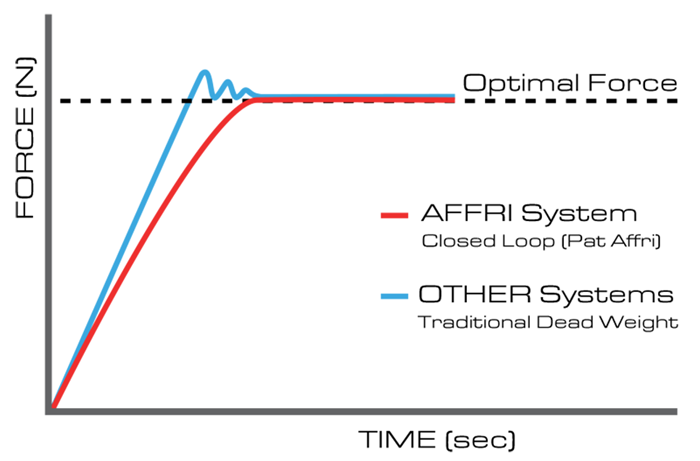

閉環設計 (PAT. AFFRI)


此硬度計軟體設有自動轉換相機模式自動對焦和自動測量,不論距離及電動試驗週期,以單一開始鍵去連接表面且夾緊試件鎖定試品進行測試。




採用高達1千赫的閉環控制系統,使負載達到高線性的精確度,測量結果不會受任何結構水平、變形或振動而影響。

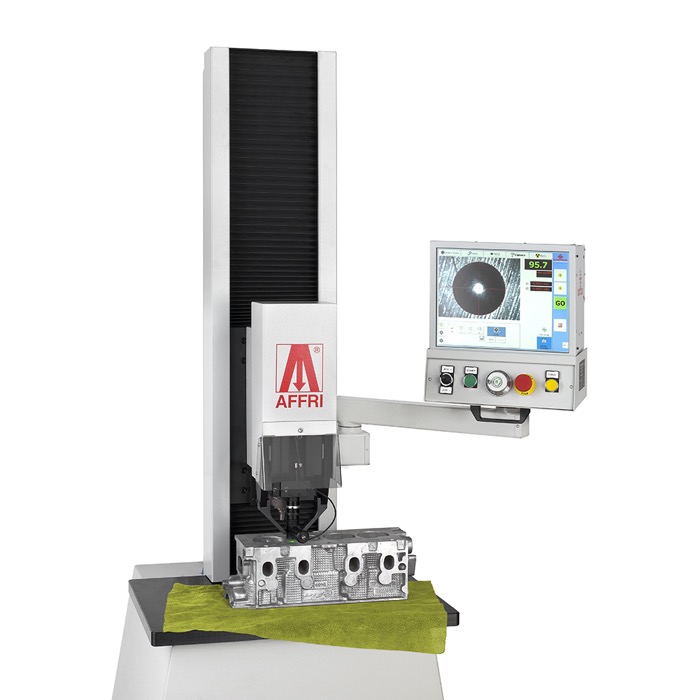

重複性和再現性

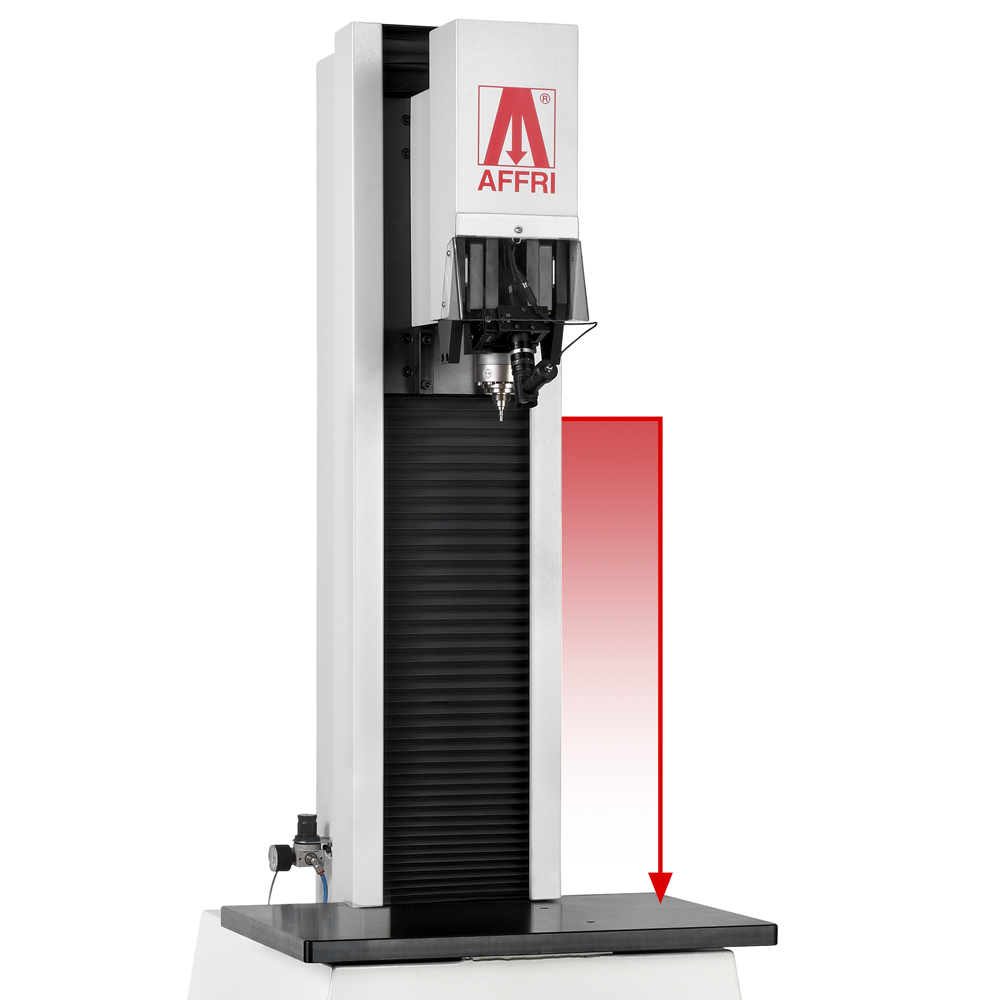

電動測試頭


當測試時試品呈現不穩定或失調,AFERT 系統會追蹤試品而不會遺漏掉,R&R的數據將會顯示在第一次精確的測量裡而不需要反覆測試。



不論距離及電動試驗週期,以單一開始鍵去連接表面且夾緊試件鎖定試品,總形程 500毫米機動垂直移動使測量更為精確、穩定和安全。

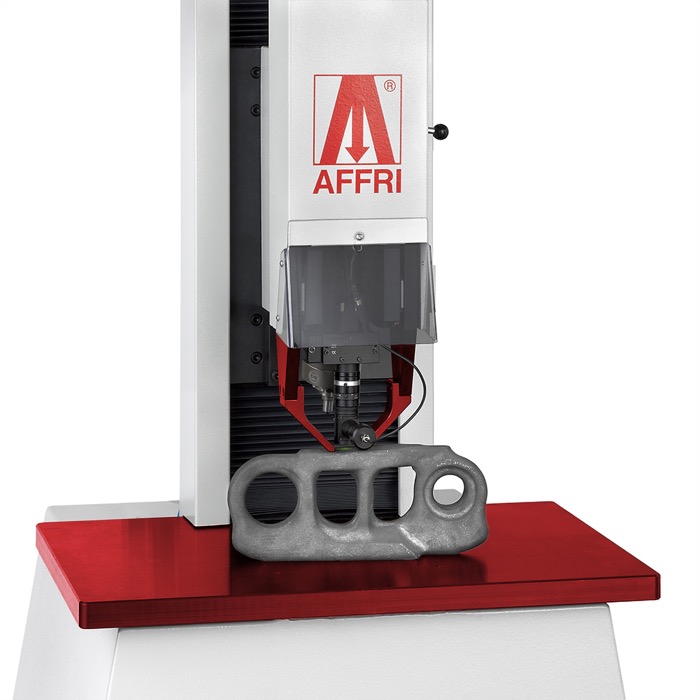

夾位系統 (PAT. AFFRI)

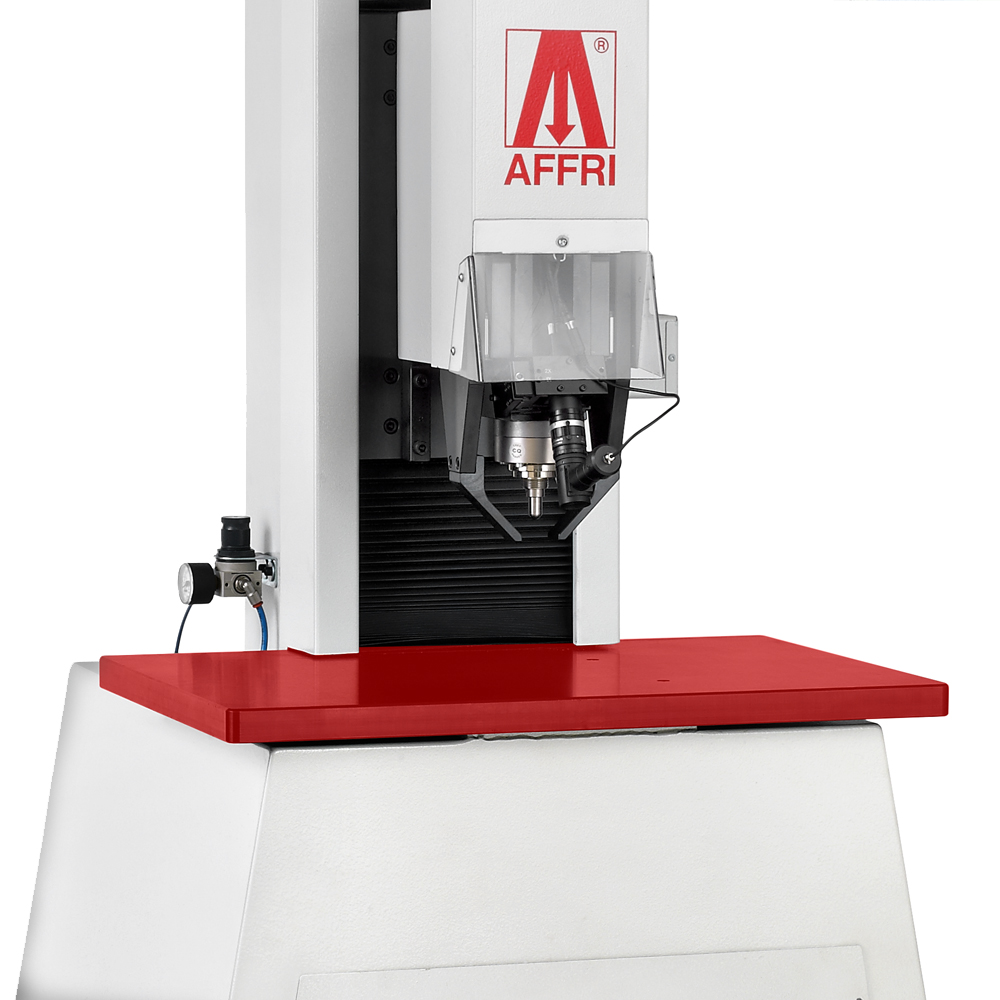

大型工作檯


即使試品有生鏽、上油或骯髒的現象,硬度測試機的嵌位系統仍然可以緊緊的嵌住試品,保持測試週期的穩定並且得到精確的測量結果。



擁有舒適的工作檯,提供小試品進行量測亦可承受超過3000kg的專用夾具或鐵砧,但對於體機大或不規則的試品無法實行量測。

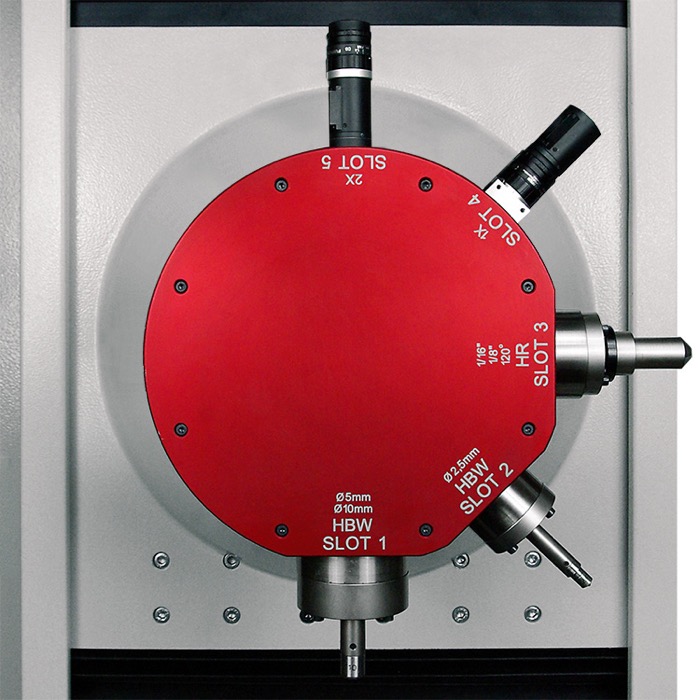

自動式轉座

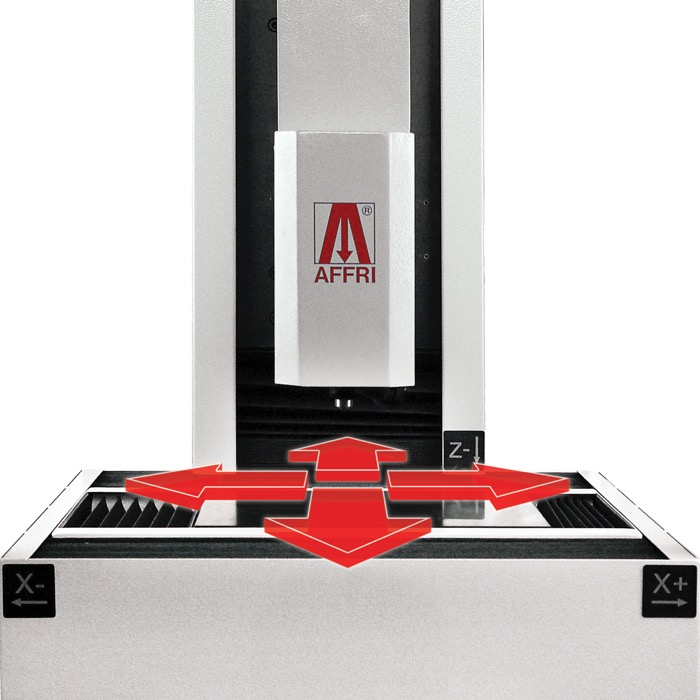

機動性 X/Y 工作檯


擁有七階鏡頭轉座,滿足多槽設計和不同格式的壓頭,在單一或多重的測量循環裡自動轉換工具以放大倍率測量試品表面。



用戶根據程式設定數字或指示在X/Y工作檯進行相關測量。

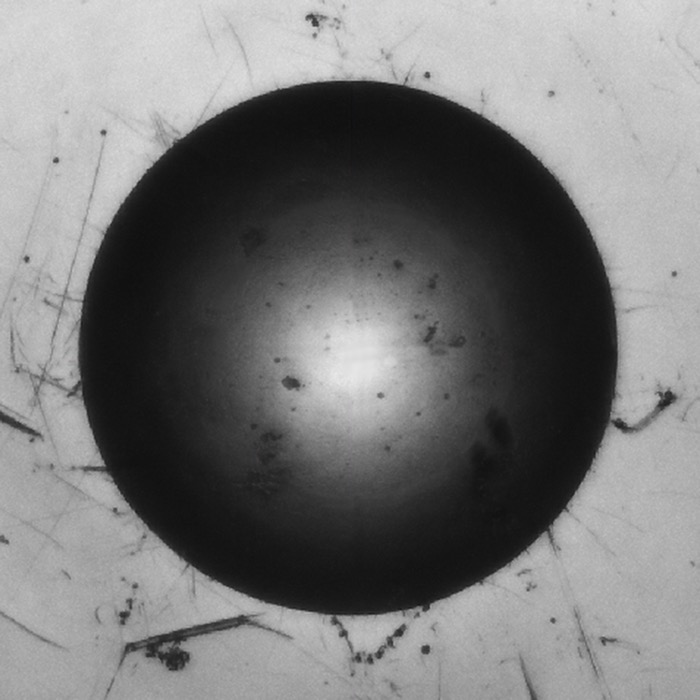

自動對焦

全球化


對試品採用放大倍率光學自動對焦調結,減少了讀取時間並同時確保測試結果達到最高境界及解析度。


Integral 2/3/5工程師遍及世界各地,用戶如若對任何技術問題、使用方法或更新軟體有任何疑問,都可以即時的獲得解決與服務。

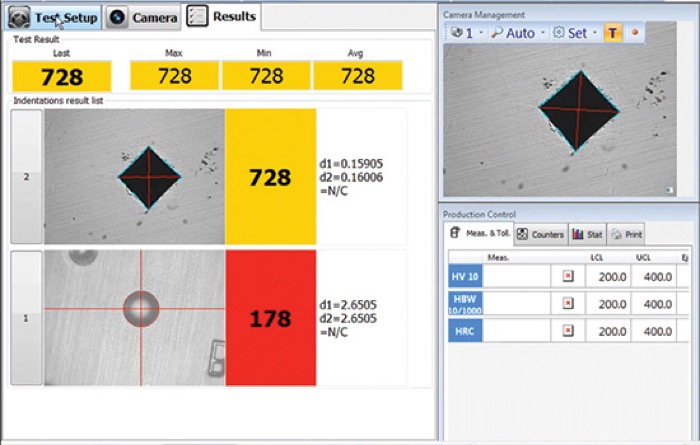

INTEGRAL 軟體

預先控制好安裝的軟體,避免操作失誤:



設置硬度計規模、負載力時間、照相機的性能、測試方法標準和轉換尺度。

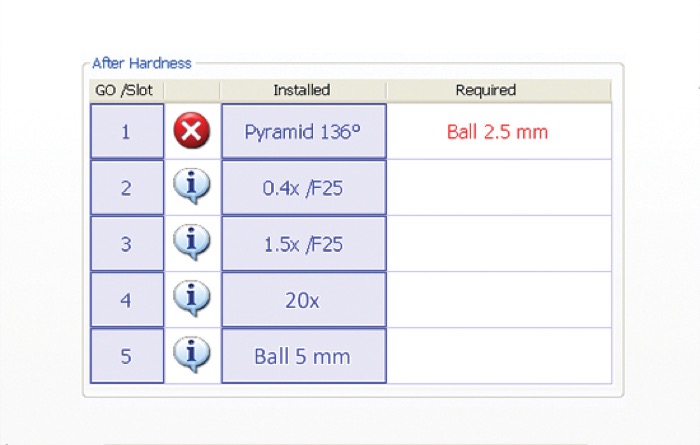

管理指示工具,並檢查安裝項目。


測試完成後螢幕將會顯示完成的讀數和其相關的數據現象 (LOW, OK, HIGH),圖表為結果和統計數據。










INTEGRAL 2
INTEGRAL 3
INTEGRAL 5
符合標準
DIN-EN-ISO 2039 / DIN-EN-ISO 7619 / DIN-EN-ISO 868 / DIN-EN-ISO 6506 / DIN-EN-ISO 6507 / DIN-EN-ISO 6508 / DIN-EN-ISO 4545 / ASTM E-384 / ASTM E-18 / ASTM E-10 / JIS B 7734
X-Y 工作檯
(標準) 400 x 400 mm
電動式 - 200x100 mm with 0,01 mm step
測頭形成
0/500 mm 電動式
最大操作深度
170 mm
測試主機
自動對焦和自動閱讀
試驗荷重

勃氏: 9.807 - 49.03 - 98.07 - 147.1 - 153.2 - 294.2 - 306.5 - 612.9 - 1226 - 1839 - 2452 N (1 - 5 - 10 - 15 - 15.6 - 30 - 31.2 - 62.5 - 125 - 187.5 - 250 kgf)


維克氏: 9.807 - 19.60 - 29.42 - 49.03 - 98.07 - 147.1 - 294.2 - 490.3 - 980.7 N
(1 - 2 - 3 - 5 - 10 - 15 - 30 - 50 - 100 kgf)


洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf)


表面洛氏: 147.1 - 294.2 - 441.3 N
(15 - 30 - 45 kgf)


其它荷重: 49 - 132 - 358 - 961 N (60 - 100 - 150 kgf - 針對塑膠和橡膠按照EN-ISO 2039 標準)

勃氏: 29.42 - 49.03 - 98.07 - 153.2 - 306.5 - 612.9 - 1226 - 1839 - 2452 - 4903 - 7335 - 9807 N (3 - 5 - 10 - 15.6 - 31.2 - 62.5 - 125 - 187.5 - 250 - 500 - 750 - 1000 kgf)


維克氏: 29.42 - 49.03 - 98.07 - 147.1 - 294.2 - 490.3 - 980.7 - 1176.8 N
(3 - 5 - 10 - 15 - 30 - 50 - 100 - 120 kgf)


洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf)


表面洛氏: 147.1 - 294.2 - 441.3 N
(15 - 30 - 45 kgf)


其它荷重: 49 - 132 - 358 - 961 N (60 - 100 - 150 kgf - 針對塑膠和橡膠按照EN-ISO 2039 標準)

勃氏: 98.07 - 294.2 - 306.5 - 612.9 - 1226 - 1839 - 2452 - 4903 - 7335 - 9807 - 29421 N (10 - 30 - 31.2 - 62.5 - 125 - 187.5 - 250 - 500 - 750 - 1000 - 3000 kgf)

維克氏: 98.07 - 147.1 - 294.2 - 490.3 - 980.7 - 1176.8 N (10 - 15 - 30 - 50 - 100 - 120 kgf)

洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf)

其它荷重: 49 - 132 - 358 - 961 N (60 - 100 - 150 kgf - 針對塑膠和橡膠按照EN-ISO 2039 標準)

硬度範圍

勃氏: HBW1/1 - HBW1/2.5 - HBW1/5 - HBW1/10 - HBW1/30 - HBW2.5/6.25 - HBW2.5/15.625 - HBW2.5/31.25 - HBW2.5/62.5 - HBW2.5/187.5 - HBW5/25 - HRW5/62.5 - HBW5/125 - HBW5/250 - HBW5/750 - HBW10/100 - HBW10/250 - HBW10/500 - HBW10/1000 - HBW10/1500 - HBW10/3000

維克氏: HV1 - HV3 - HV5 - HV10 - HV15 - HV20 - HV30 - HV60 - HV100

洛氏: HRA - HRB - HRC - HRD - HRG - HRL - HRM - HRR - HRS - HRX - HRZ - HRN - HRT

蕭氏: A - B - C - D

HDTL: 自動表面深度 HV 525 - 550 - 600 - 650

精度
小於 0.1 %
