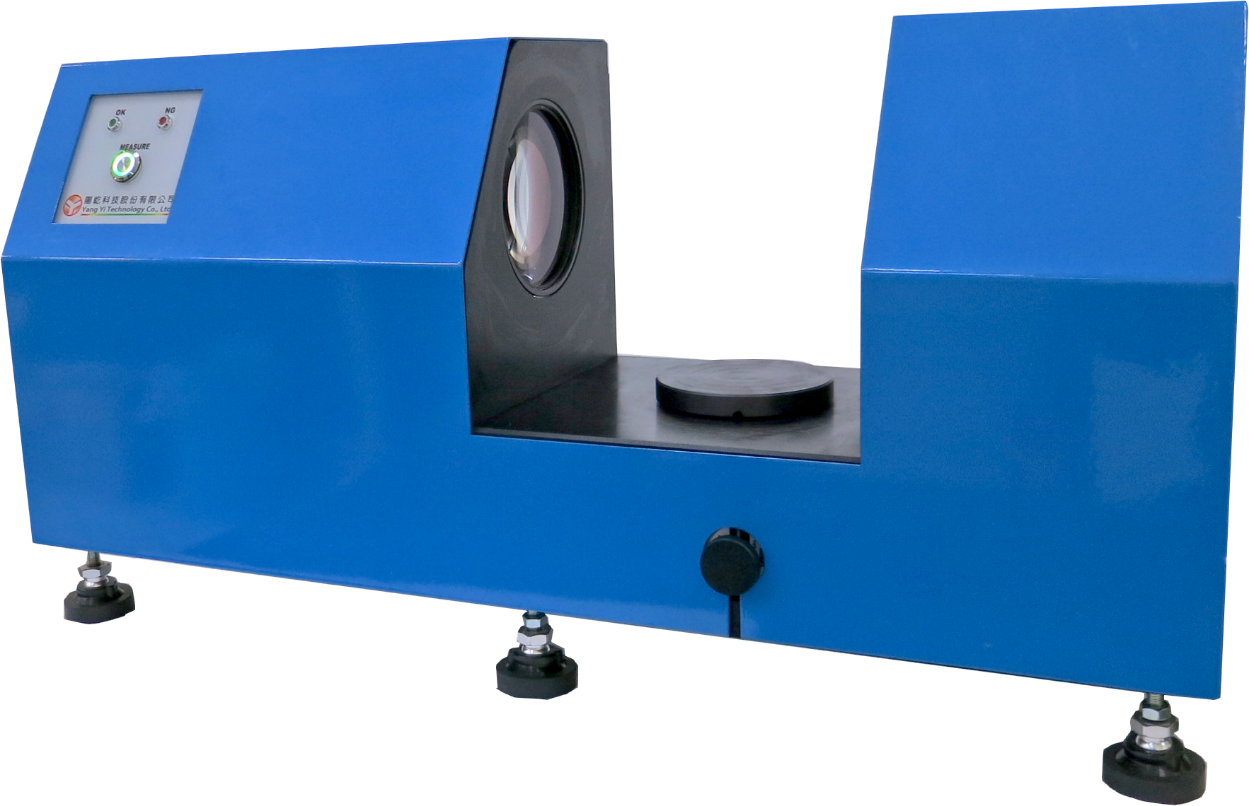

水平投影臥式機座
創新旋轉式檢驗台,主要針對柱狀件(如螺絲、螺帽、螺桿等)進行360度全方面檢測,降低偏光虛影的產生,提高螺紋檢驗之準確度,為輪廓尺寸和表面狀況所不可或缺的檢測儀器。
檢驗台設計可換裝多種附件,以配合不同之機械及電子零件檢驗,用途相當廣泛。
![]()
Specifications
Serial
YM-V0201
量測範圍Range
60×
景深Depth of Field
16 mm
鏡頭Lens
雙遠心鏡頭Telecentric Lens
光源型式Light Type
遠心平行光源Telecentric Parallel
光源調整
Light Adjustment
數位控制調光Digital Control
CCD camera
黑白500萬畫素
可調行程(高度)
Adjustable Stroke
±21mm
精度Accuracy
±7 μm
解析度Resolution
1 μm
重複性
Repeatability
3μm
機台尺寸
Dimension
LxWxD 700 x 250 x350 mm
機台重量Weight
30 kgf
電源Power Supply
AC 100~240 V
影像傳輸
Image Transmission
USB 3.0
設定模式Mode
影像設定Setting Mode
手動量測
Manual Measurement
P
作業系統System
32/64 bit
移動平台(上下移動)
Movable Table
P
單鍵量測
One-button Measurement
P
中、英切換
Chinese/English Switchable
P
