攜帶式硬度機

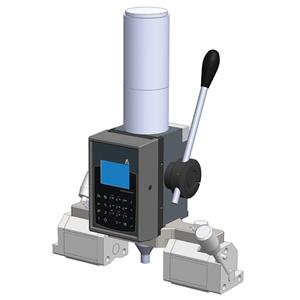

RSD MAG 為世上第一台攜帶式硬度計,對洛氏、表面洛氏、勃氏和維克氏的硬度量測設有磁性夾緊系統,採用手動裝置能夠自動讀值,不論距離及自動試驗週期,以單一開始鍵去連接表面且安全夾緊試件,平坦或圓弧表面皆適用,測頭能與試品自排成一直線進行測量,操作可達360°的定位,甚至顛倒,不受任何方向影響,能直接在大型試品、車管、閥門之表面上進行直接測量;採荷重元閉迴路控制回饋系統,使荷重穩定和負載達到高線性的精確 (Affri專利),測量結果不會受任何結構水平、變形或振動而影響;使用者界面為液晶顯示螢幕,擁有換算表和完整的校正標準,統計數據和圖表是自動產生的,可以大量儲存。所有量測滿足 ASTM E-18 E-10 E384和ISO 6508 6507 6506國際硬度標準,適用於所有金屬硬度的測試,包括鐵、鋼、回火鋼、鑄鐵、銅、鋁和金屬合金,在熱處理方面有淬火、滲氮、滲碳和表面硬化。
型號 : RSD MAG

  • 產品敘述
  • 規格


荷重: from 3 to 187,5 kgf (from 29,42 to 1839 N)

洛氏 ISO 6508 / ASTM E-18: HRA - HRB - HRC - HRD - HRF - HRG - HRL - HRM - HRR  /  HRN - HRT

HBWT 勃式 ISO 6506 / ASTM E-10: HB 30 - HB 10 - HB 5 MPa (F/D2)

維克式 ISO 6507 / ASTM E-384 (只有測頭): HV3 - HV10 - HV15 - HV30 - HV60 - HV100




簡易操作:




使用單一起動桿進行試品之量測,方便操作,結果將會在幾秒內顯示:
  1. 設置測試區域,並將硬度計置於試品上
  2. 在測試時硬度計設有磁性夾緊系統,能夠強烈黏附於試品上
  3. 按下開始測試將會在4秒內顯示結果
RSD MAG 設有磁性夾緊系統,能夠安全夾緊試件,平坦或圓弧表面皆適用,測頭與試品自排成一直線進行測量,在每次測量裡可確保最高的精度。

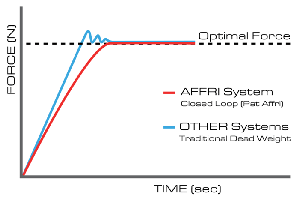

閉環技術 (PAT. AFFRI)



重複性和再現性 (R&R)



採用高達1千赫的閉環控制系統,使負載達到高線性的精確度,測量結果不會受任何結構水平、變形或振動而影響。




即使試品的狀態不好,硬度測試機仍然可以精確的測量出結果,數據將會顯示在第一次精確的測量裡而不需要反覆測試。

夾位系統 (PAT. AFFRI)

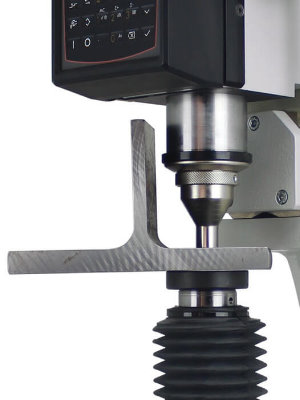

50MM測頭與夾緊零件衝程

即使試品有生鏽、上油或骯髒的現象,硬度測試機的嵌位系統仍然可以緊緊的嵌住試品,保持測試週期的穩定並且得到精確的測量結果。



當測試時試品呈現不穩定或失調,MRS 系列擁有50MM的壓針和嵌位罩,針對不同厚度的試品進行硬度測量,AFERT 系統會追蹤試品而不會遺漏掉,但此硬度計無法對正在運轉的試品和升降螺桿進行測試。

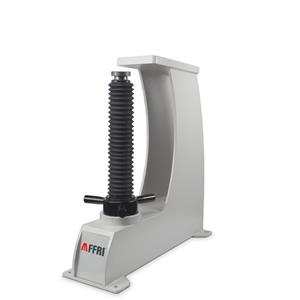

攜帶式 → 檯式
可根據用戶需求將RSD MAG 變為檯式,並可被組合成670H或460L兩種不同的支撐座尺寸,系統完全符合硬度測試標準,於測量週期中自動補償所有錯誤,且也允許小型試品進行量測不需再另購其他硬度測試機。

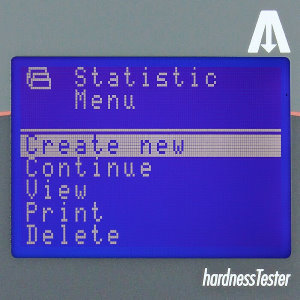

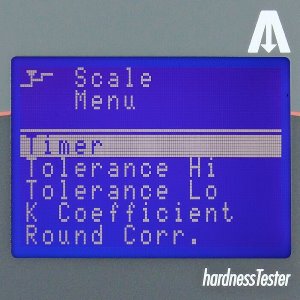

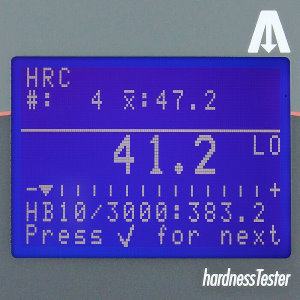

RSD 軟體

在測試週期下,預先控制好安裝的軟體,能夠避免操作失誤:


設置硬度測試方法


測試設置


儲存並列印統計數據


顯示結果、平均和轉移


硬度計模型:


RSDMAG/30-D2
RSDMAG/30-D4



RSDMAG/50-D2
RSDMAG/50-D4



RSDMAG/55-D2
RSDMAG/55-D4



RSDMAG/70-D2
RSDMAG/70-D4



RSDMAG/80-D2
RSDMAG/80-D4

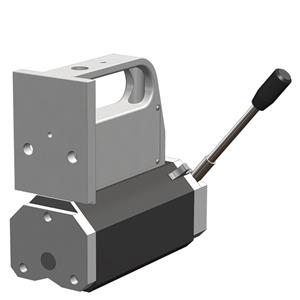

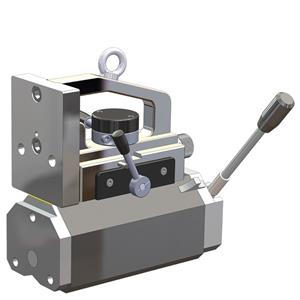

配件:

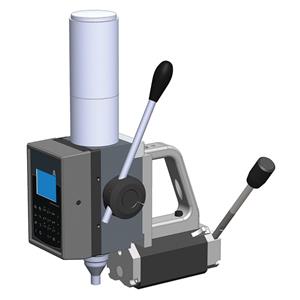

SMX30
300mm HR 磁性底座/20mm HB 試品厚度

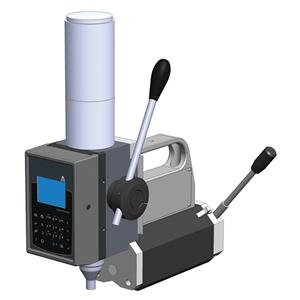

SMX50
500mm HR 磁性底座/20mm HB 試品厚度

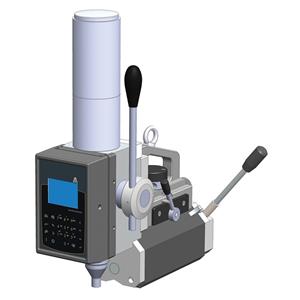

SMX55
10mm 水平式測頭磁性底座

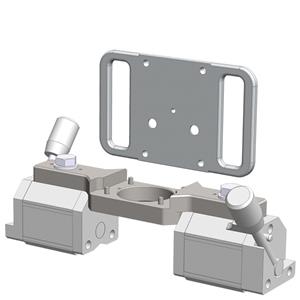

SMX70
針對大或小之圓形試品採雙磁夾緊底座

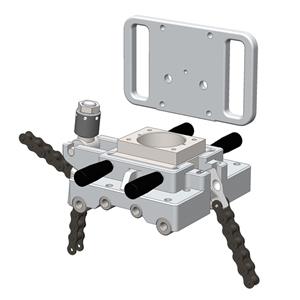

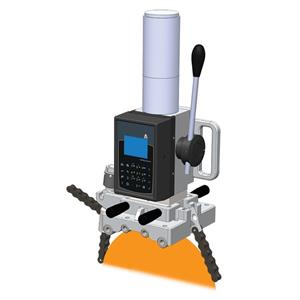

SMX80
針對非鐵類試品採鏈夾緊底座

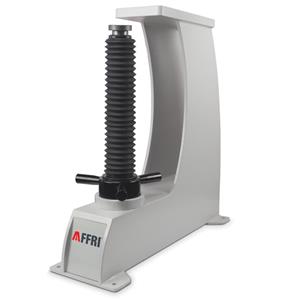

670H
高支撐座:
390 mm 高容量
232 mm 最大操作深度



460H
標準支撐座:
180 mm 高容量
204 mm 最大操作深度



測試頭:
RSDMAG-D2
588,4-1839N(60-187,5kgf)
RSDMAG-D4
147,1-441,3N(15-45kgf)


RSD MAG 測試頭可以被組裝於RSD 206/330/331硬度測試機系列裡進行絕對精度之量測


RSDMAG D2
RSDMAG D4
符合標準
EN-ISO 6506 / EN-ISO 6508 / ASTM E-18 / ASTM E-10
壓針
0/50 mm
預荷重
RSD: 98.1 N (10 kgf)
RSD: 29.42 N (3 kgf)
試驗荷重

洛氏:588.4 - 980.7 - 1471 (60 - 100 - 150 kgf)

維克氏: 98.07 - 980.7 N (10 - 100 kgf)

勃式: 98.07 - 612.9 - 1226 - 1839 N
(10 - 62.5 - 125 - 187.5 kgf)

表面洛氏:147.1 -294.2 -441.3(15 - 30 - 45 kgf)

維克式: 29.42 - 294.2 N (3 - 30 kgf)

勃式: 153.2 - 294.2 - 306.5 N (15.625 - 30 - 31.2 kgf)

硬度範圍
洛氏: HRC - HRA - HRD - HRB - HRF - HRG - HRL - HRM - HRR
表面洛氏: HRN + HRT
勃式: HB30 - HB10 - HB5 - HB2.5 MPa (F/D2)
維克式 (只有測頭): HV3 - HV10 - HV30 - HV100
精度
小於 0.5 %
