荷重: from 3 to 187,5 kgf (From 29,42 to 1839 N) 洛氏 ISO 6508 / ASTM E-18: HRA - HRB - HRC - HRD - HRF - HRG - HRL - HRM - HRR / HRN - HRT HBWT 勃氏 ISO 6506 / ASTM E-10: HB 30 - HB 10 - HB 5 MPa (F/D2) 維克氏 ISO 6507 / ASTM E-384 (只有測頭): HV3 - HV10 - HV15 - HV30 - HV60 - HV100 |

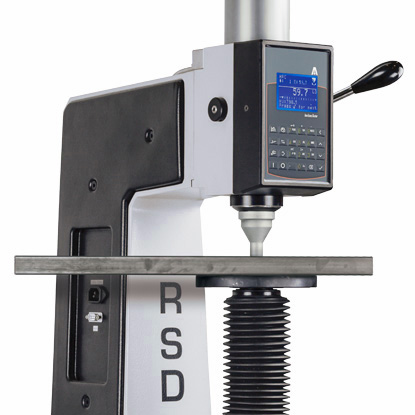

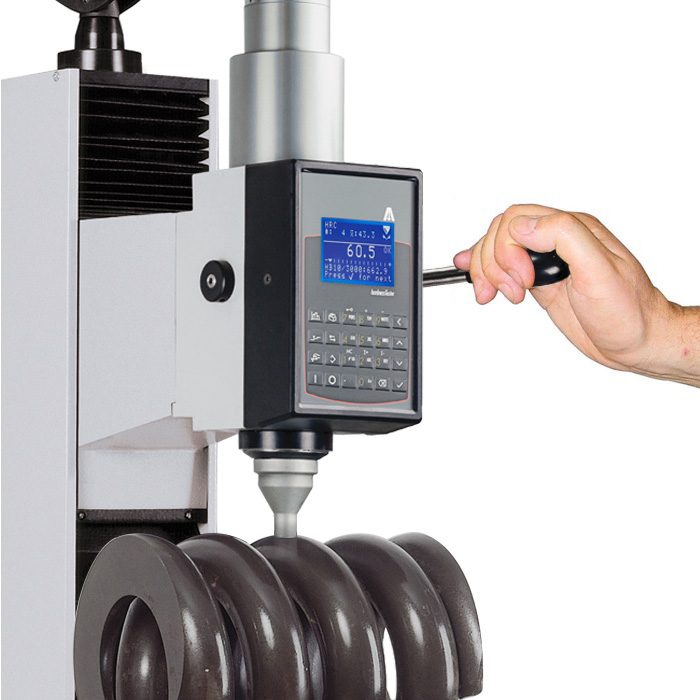

手桿裝置及自動循環 |
|
閉環技術 (PAT. AFFRI) |
|
不論距離及電動試驗週期，向下拉起動桿連接表面且夾緊試件鎖定試品，硬度測試機的週期會自動開始並且在幾秒鐘之內顯示出結果。 |
|
採用高達1千赫的閉環控制系統，使負載達到高線性的精確度，測量結果不會受任何結構水平、變形或振動而影響。 |

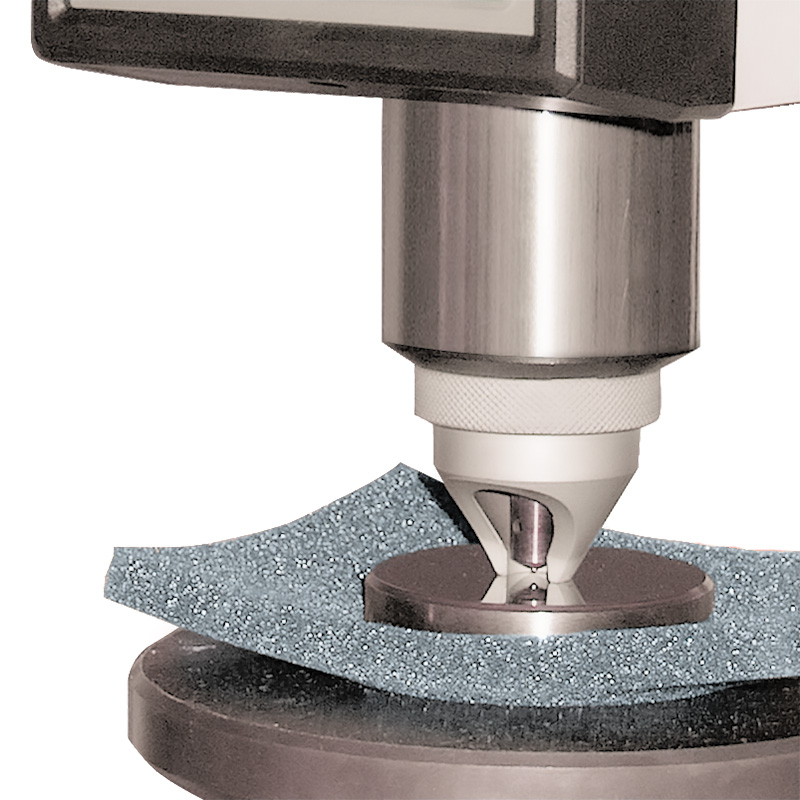

| 重複性和再現性(R&R) |
|

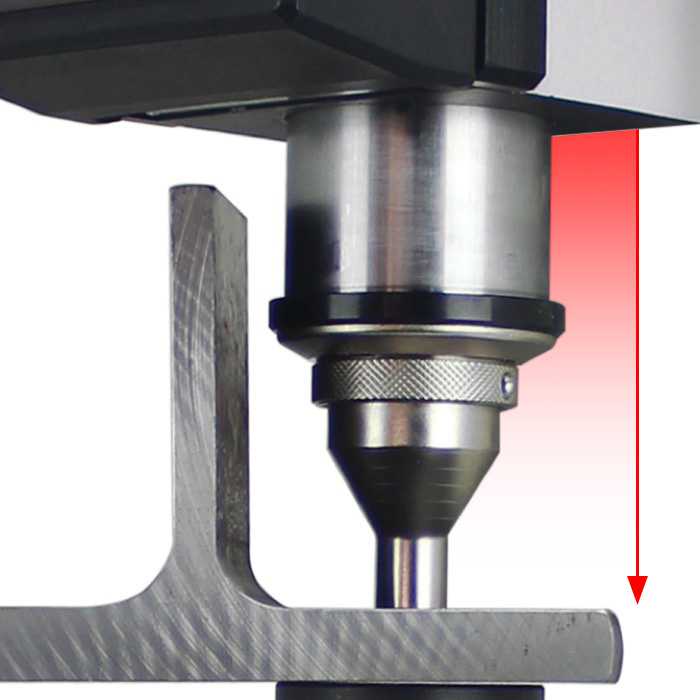

壓針設計 |
|
即使試品的狀態不好，硬度測試機仍然可以精確的測量出結果，數據將會顯示在第一次精確的測量裡而不需要反覆測試。 |
|
當測試時試品呈現不穩定或失調，MRS系列擁有50MM的壓針和嵌位罩，針對不同厚度的試品進行硬度測量，AFERT系統會追蹤試品而不會遺漏掉，但此硬度計無法對正在運轉的試品和升降螺桿進行測試。 |
| 夾位系統(PAT. AFFRI) |
|
半自動測試頭 |
|
即使試品有生鏽、上油或骯髒的現象，硬度測試機的嵌位系統仍然可以緊緊的嵌住試品，保持測試週期的穩定並且得到精確的測量結果。 |
|

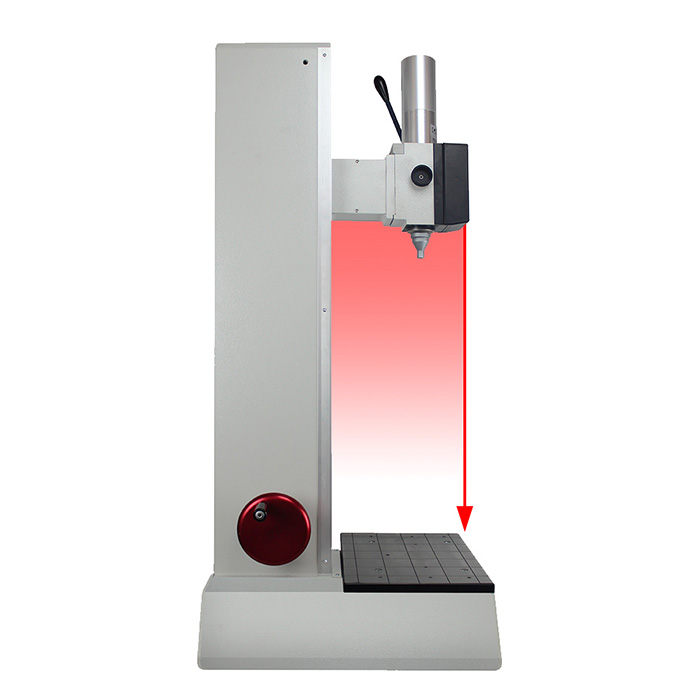

總形成700MM垂直移動距離，比起一般的試品，此硬度計的電動測試頭能夠輕鬆檢測大型且高難度的試品。 |
|

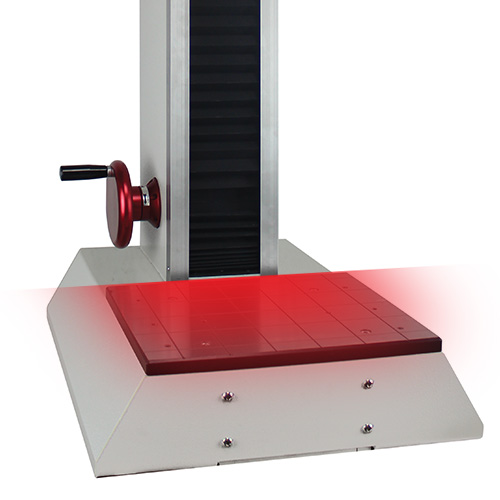

大型工作檯 |
|

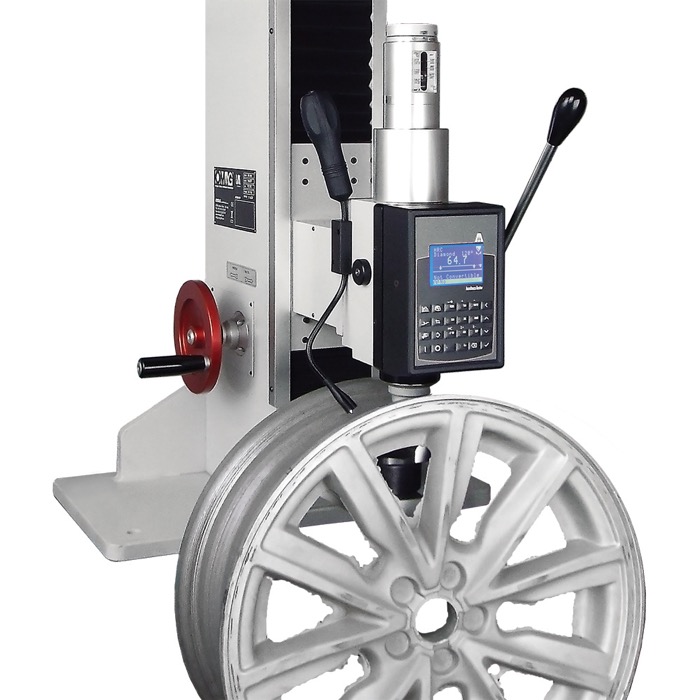

圓形工作檯 |
|
RSD系列擁有舒適的工作檯，能夠承受超過1000kg的規則或不規則試品進行精確的測量。 |
|
提供圓柱面或各種試品直徑之硬度做測試。 |
|
|
|||
|
|
|||
|

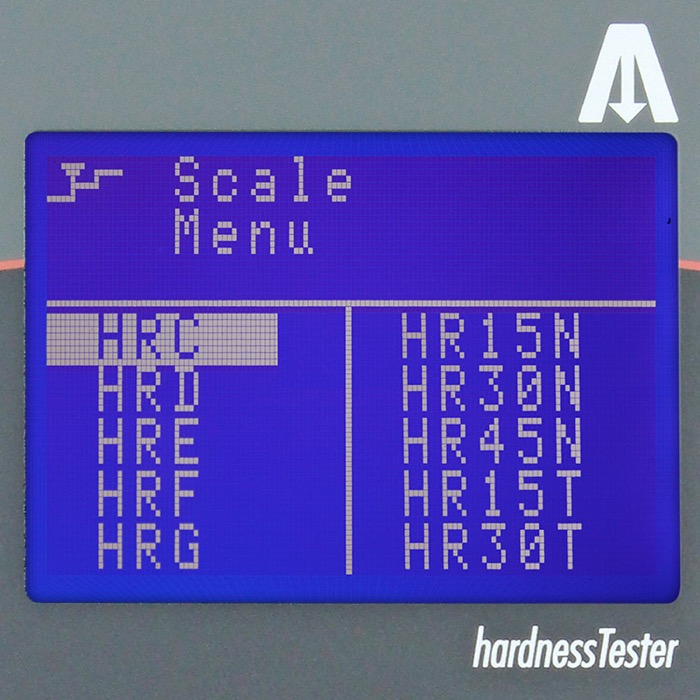

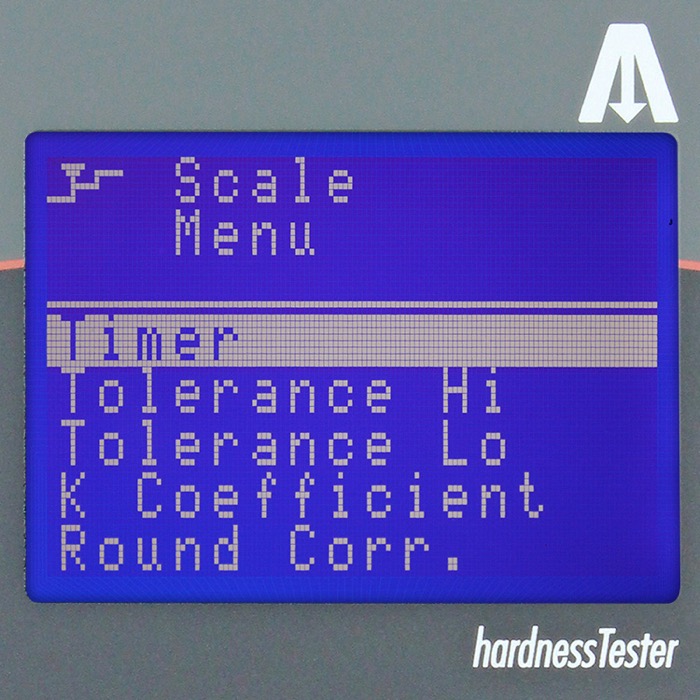

RSD 軟體 |
|||
|
在測試週期下，預先控制好安裝的軟體，能夠避免操作失誤： |
|||
 |
 |
 |
 |
|
設置硬度測試方法 |
測試設置 |
儲存並列印統計數據 |

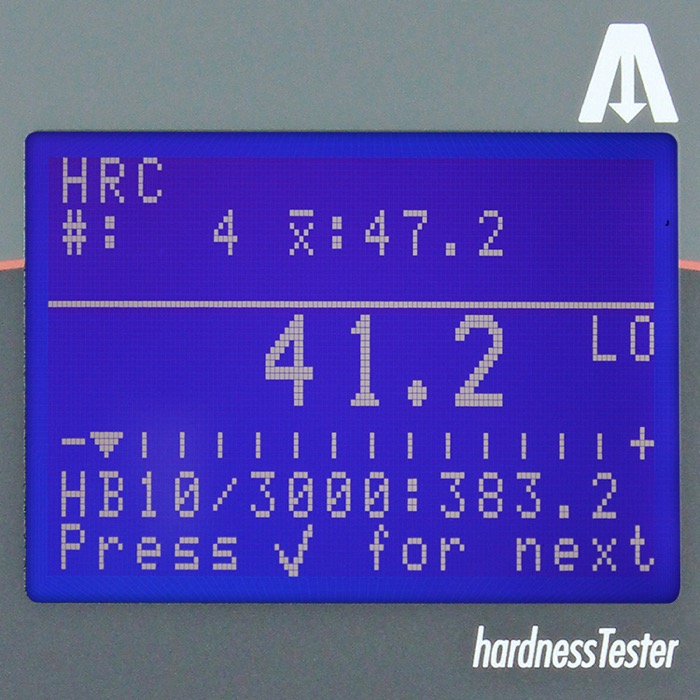

顯示結果、平均和轉移 |
|
|
|
|
|
|
|

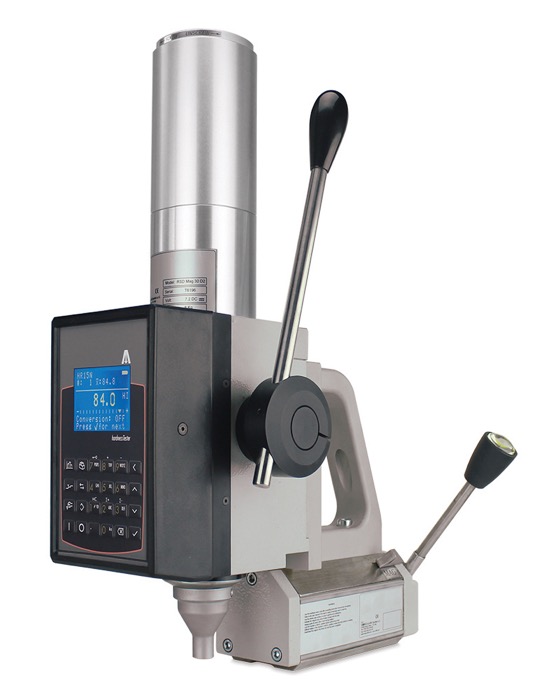

攜帶式硬度計 AFFRI® RSD MAG |
|
 |
RSD MAG 攜帶式硬度計設有磁性夾緊系統，多種長度之壓針可在各種試驗區域與夾緊系統中適用，自動於勃氏或洛氏單元上顯示硬度測量結果，可於任何方向運作，不論平坦或圓弧表面皆適用，不受任何外在因素影響，所有測量皆符合 ASTM E-18 E-10 E384 和 ISO650865076506 國際標準，且在每次測量裡此硬度計能夠重複量測出最高精度。 |
|
|
206 RSD / RS-SD |
330 RSD / RS-SD |
903 RSD / RS-SD |
|
符合標準 |
EN-ISO 6506-2 / EN-ISO 6507-2 / EN-ISO 6508-2 / ASTM E-18 / ASTM E-10 / ASTM E384/ JIS |
||
|
X-Y 工作檯 |
---- |
330x390 mm |
|
|
壓針 |
0/50 mm |
||
|
測試主機 |
---- |
0/300 mm |
0/700 mm |
|
測頭行程 |
0/215 mm |
---- |
|
|
最大操作深度 |
190 mm |
||
|
預荷重 |
RSD: 98,1 N (10 kgf) RS-SD: 29,4 (3 kgf) |
||
|
試驗荷重 |
RSD: 洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf) 維克氏 (只有測頭): 98.07 - 980.7 N (10 - 100 kgf) 勃氏: 98.07 - 612.9 - 1226 - 1839 N - 依需求提供 2452 N (10 - 62.5 - 125 - 187.5 kgf - 依需求提供250 kgf)
RS-SD: 表面洛氏: 147.1 - 294.2 - 441.3 N (15 - 30 - 45 kgf) 維克氏 (只有測頭): 29.42 - 294.2 N (3 - 30) 勃氏: 153.2 - 294.2 - 306.5 N (15.6 - 30 - 31.2 kgf)
|
||
|
硬度範圍 |
RSD: 洛氏: HRC - HRA - HRD - HRB - HRF - HRG - HRL - HRM - HRR 維克氏 (只有測頭): HV10 - HV100 勃氏: HB30 - HB10 - HB5 MPa (F/D2)
RS-SD: 表面洛氏: HRN - HRT 維克氏 (只有測頭): HV3 - HV30 勃氏 : HB30 - HB10 - HB5 MPa (F/D2)
|
||
|
精度 |
小於 0.5 % |
||
