多用硬度計

VRS 系列擁有可承載一噸試片之寬敞工作檯,設有獨特電子閉迴路測力系統,以單一開始鍵去連接表面且夾緊試件,不論距離及電動試驗週期,確保深度測量技術之線路快速及精準,且在50mm彎曲以內,不平整或有油汙之多用硬度計表面下,亦可得到可信賴之試驗結果;使用者界面為液晶顯示螢幕,擁有換算表和完整的校正標準,統計數據和圖表是自動產生的,可以大量儲存;採用荷重元閉迴路控制回饋系統和Affri 創新之整合控制技術與垂直測量系統,使荷重穩定和負載達到高線性的精確 (Affri專利),硬度計達到硬度測試之最高境界精度及解析度(誤差小於0.5%);此外維克氏和蕭氏測頭透過 CCD高解析度鏡頭和相關軟體進行自動閱讀和全自動測試週期,維克氏及勃氏可數位或自動測量,對維克氏、努氏、勃氏、洛氏、表面洛氏和蕭氏的量測滿足 ASTM和ISO國際標準。VRS 系列適用於所有金屬硬度的測試,包括鐵、鋼、回火鋼、鑄鐵、銅、鋁和金屬合金,在熱處理方面有淬火、滲氮、滲碳和表面硬化,包含硬的和軟質材料;而努氏硬度測試適用於陶瓷和玻璃。
型號 : VRS Series

  • 產品敘述
  • 規格


荷重: from 0.3 to 250 kgf (From 2.940 to 2452 N)

維克氏 ISO 6507 / ASTM E-384 - Knoop ISO 4545: HV0,3 - HV0,5 - HV1 - HV2 - HV2,5 - HV3 - HV5 - HV10 - HV15 - HV20 - HV30 - HV50 - HV100  /  HK0,3 - HK0,5 - HK1

洛氏 ISO 6508 / ASTM E-18: HRA - HRB - HRC - HRD - HRF - HRG - HRL - HRM - HRR / HRN - HRT

勃氏 ISO 6506 / ASTM E-10: HB 30 - HB 10 - HB 5 - HB 2,5 MPa (F/D2)



量測鍵

壓針設計

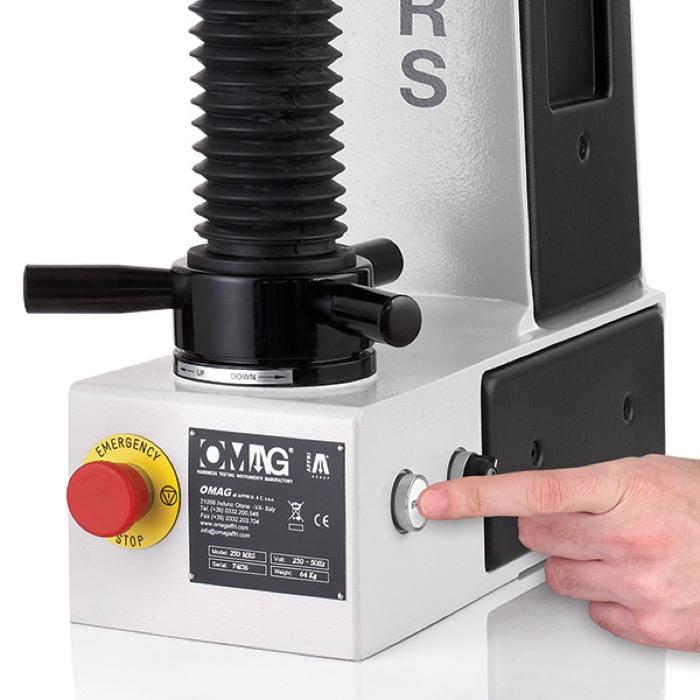

不論距離及電動試驗週期,以單一開始鍵去連接表面且夾緊試件鎖定試品,硬度測試機的週期會自動開始並且在幾秒鐘之內顯示出結果;此外對於維克氏和努氏的測試只需將試品置於工作檯上,鏡頭將會自動對焦與自動量測。

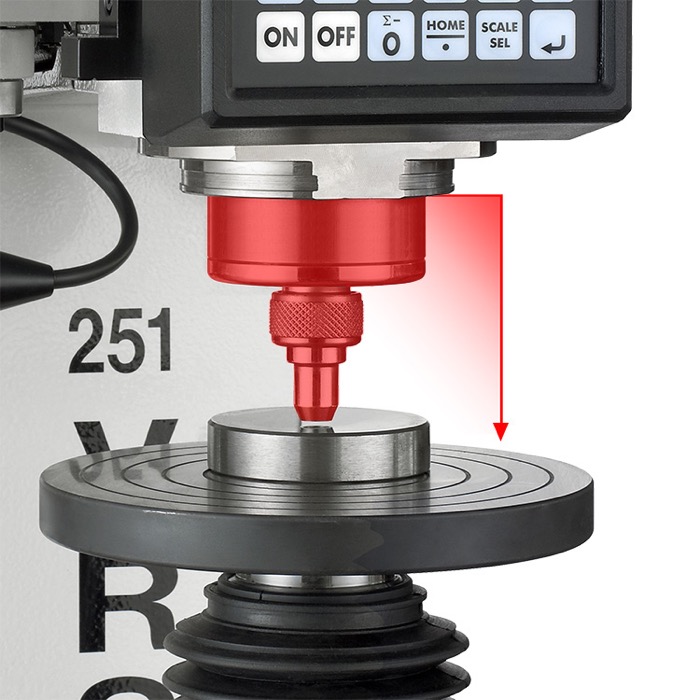

當測試時試品呈現不穩定或失調,VRS 系列擁有50MM的壓針和嵌位罩,針對不同厚度的試品進行硬度測量,AFERT 系統會追蹤試品而不會遺漏掉,但此硬度計無法對正在運轉的試品和升降螺桿進行測試。

閉環技術 (PAT. AFFRI)


重複性和再現性

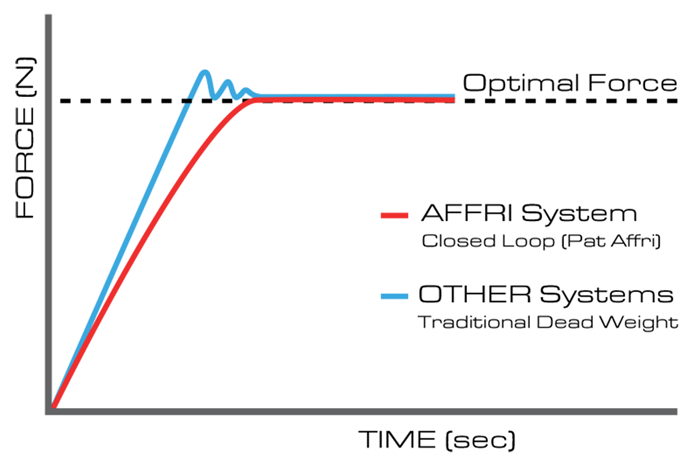

採用高達1千赫的閉環控制系統,使負載達到高線性的精確度,測量結果不會受任何結構水平、變形或振動而影響。


即使試品的狀態不好,硬度測試機仍然可以精確的測量出結果,數據將會顯示在第一次精確的測量裡而不需要反覆測試。

自動測頭閱讀


夾位系統 (PAT. AFFRI)

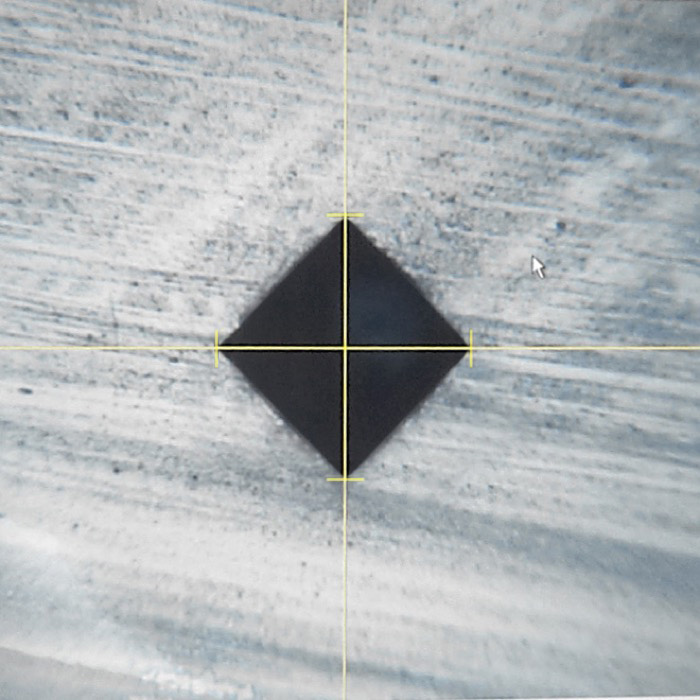

測頭透過CCD高解析度鏡頭和AFFRI軟體進行自動閱讀,即使試品表面有拋光、粗糙、腐蝕或狀態不好也能夠進行絕對精度測量。

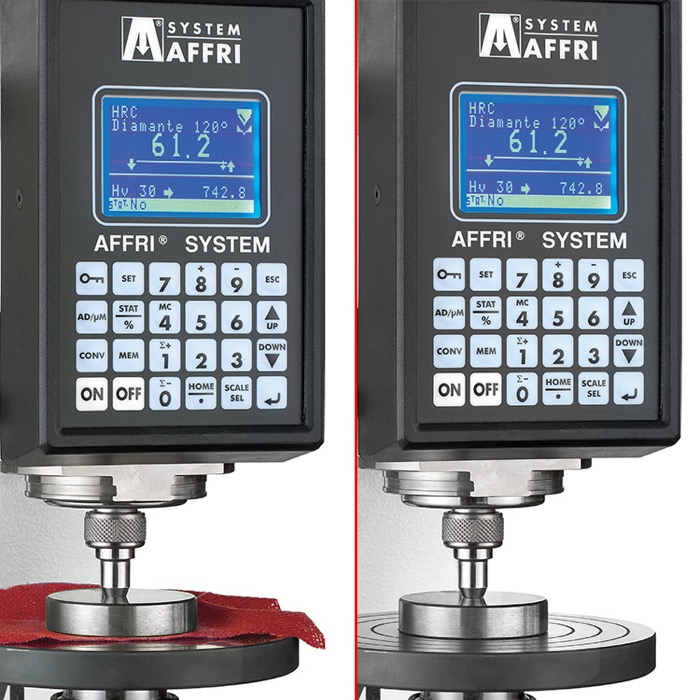

即使試品有生鏽、上油或骯髒的現象,硬度測試機的嵌位系統仍然可以緊緊的嵌住試品,保持測試週期的穩定並且得到精確的測量結果。

X/Y 工作檯


軟體

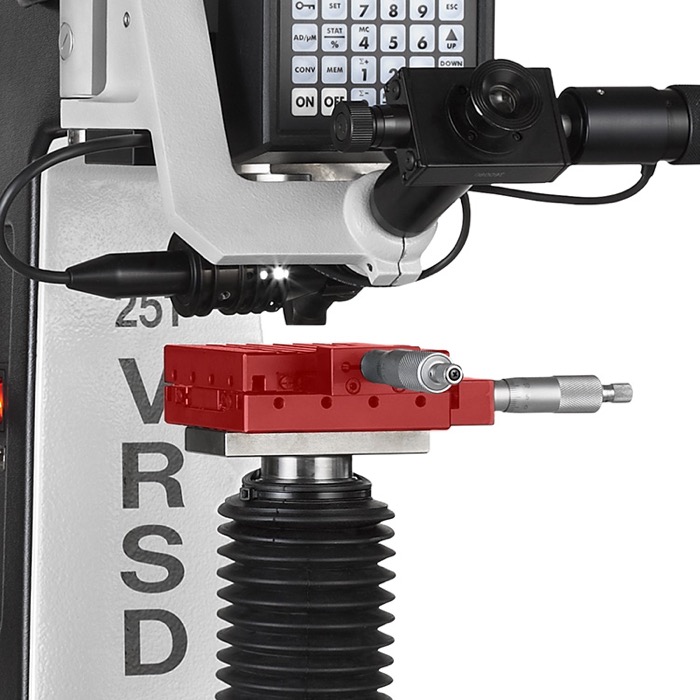

擁有100x100 mm和X/Y行程25 x 25 mm的可滑動式工作檯;簡易操作、定位準確。

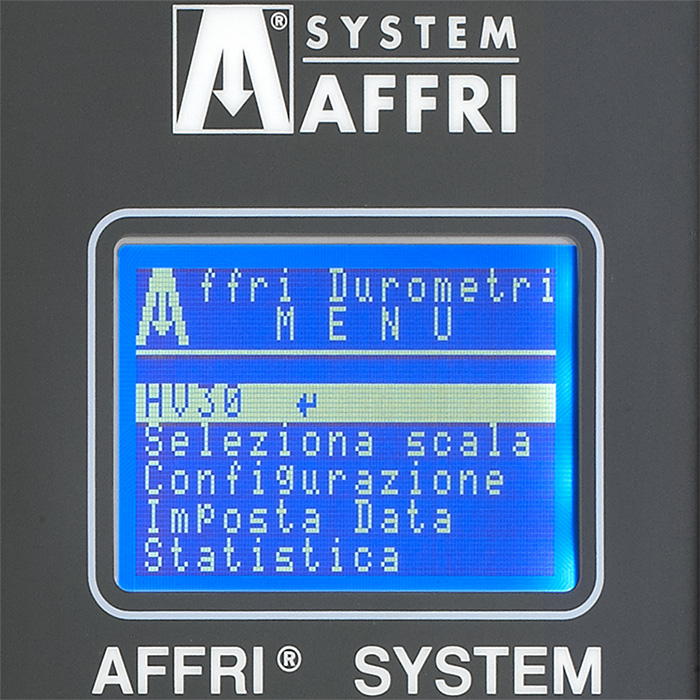

AFFRI分析系統功能多樣包含快速測試設置、結果統計、實體圖形、存儲數據和測試階段。


251 VRSTV/VRSD/VRSA
270 VRSTV/VRSD/VRSA
770 VRSTV/VRSD/VRSA
符合標準
EN-ISO 6506-2 / EN-ISO 6507-2 / EN-ISO 6508-2 / EN-ISO 2039 / EN-ISO 868 / ASTM E-18 / ASTM E-10 / ASTM E-2240 / ASTM E-348
X-Y 工作檯
----
330x390 mm
壓針
0/50 mm 電動式
測試主機
----
0/380 mm 電動式
0/700 mm 電動式
測頭行程
0/215 mm
----
最大操作深度
190 mm
讀值顯示方式
VRSTV: 透過CCD高解析度鏡頭和軟體採自動和半自動式閱讀
VRSD: 半自動式帶譯碼器
VRSA: 半自動式帶一般測頭
預荷重
29.4 - 98.1 N (3 - 10 kgf)
試驗荷重

VRSTV/VRSD/VRSA

維克氏 - 努氏: 9.807 - 19.60 - 29.42 - 49.03 - 98.07 - 147.1 - 196 - 294.2 - 490.35 - 980.7 N (1 - 2 - 3 - 5 - 10 - 15 - 20 - 30 - 50 - 100 kgf)

洛氏: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf)

表面洛氏: 29.42 - 147.1 - 294.2 - 441.3 N (3 - 15 - 30 - 45 kgf)


勃氏: 61.29 - 98.07 - 153.2 - 245.2 - 294.2 - 306.5 - 612.9 - 1226 - 1839 N
(6.25 - 10 - 15.6 - 25 - 30 - 31.2 - 62.5 - 125 - 187.5 kgf)


其他荷重: 49 - 132 - 358 - 961 N (塑膠和橡膠按照 EN-ISO 2039 標準)



VRSTV-VM/VRSD-VM/VRSA-VM (維克氏)

表面洛氏: 29.42 - 147.1 - 294.2 - 441.3 N (3 - 15 - 30 - 45 kgf)


維克氏 - 努氏: 2.940 - 4.903 - 9.807 - 19.60 - 24.52 - 29.42 - 49.03 - 98.07 - 147.1 - 196 - 294.2 - 490.35 N
(0.3 - 0.5 - 1 - 2 - 2.5 - 3 - 5 - 10 - 15 - 20 - 30 - 50 kgf)


硬度範圍
洛氏: HRC - HRA - HRD - HRB - HRF - HRG - HRL - HRM - HRR
表面洛氏: HRN - HRT
勃氏: HB30 - HB10 - HB5 - HB2.5 MPa (F/D2)
維克氏 - 努氏
蕭氏 A - D
精度
小於 0.5 %
