首頁 » 產品介紹 » AFFRI硬度試驗機 »

維氏硬度機

產品介紹

拉力機 / 材料試驗機 萬能扭矩 / 螺絲緊固件儀器 AFFRI硬度試驗機 膠帶類 紡織類 牙刷類 尺寸量測 環境溫度濕度 紙/皮革/布 耐磨耐刮試驗 衝擊試驗 疲勞壽命測試 金相前處理 橡塑膠類 其他 改機區
  • 維氏硬度機
  • 維氏硬度機
  • 維氏硬度機
  • 維氏硬度機
  • 維氏硬度機
  • 維氏硬度機
  • 維氏硬度機

維氏硬度機

WIKI JS硬度計擁有2個壓針,維克氏和努氏,以硬度計上之操縱桿進行總控制,壓針無須先對焦,且壓針與物鏡之間有碰撞保護,不論距離及電動試驗週期,即使在不同高度或不平整之表面下皆可運作;另有極大的工作檯可在一項或多項試品之操作循環中製造多個模式,並在0.5 微米之精準度下記住多種試品區域;採用高達1 千赫的閉環控制系統,使負載達到高線性的精確度,即使試品負載力低,測量結果也不受影響,對維克氏、努氏、勃氏和洛氏的量測滿足 ASTM和ISO國際標準。維克氏壓針適用於所有金屬硬度的測試,包括鐵、鋼、回火鋼、鑄鐵、銅、鋁和金屬合金,在熱處理方面有淬火、滲氮、滲碳和表面硬化之試品;而努氏壓針適用於陶瓷和玻璃試品。
型號 : WIKI JS

  • 產品敘述
  • 規格


荷重: from 1 gf to 100 kgf (0.0098 to 980.7 N)

維克氏 ISO 6507 / ASTM E-384: HV0.001 - HV0.005 - HV0.01 - HV0.015 - HV0.02 - HV0.025 - HV0.05 - HV0.1 - HV0.2 - HV0.3 - HV0.5 - HV1 - HV2 - HV3 - HV5 - HV10 - HV20 - HV30 - HV50 - HV100

努氏 ISO 4545 / ASTM E-384: HK0.01 - HK0.02 - HK0.025 - HK0.05 - HK0.1 - HK0.2 - HK0.3 - HK0.5 - HK1

洛氏 ISO 6508 / ASTM E-18: HR15N - HR30N - HR15T - HR30T

勃氏 ISO 6506 / ASTM E-10: HBWT2.5/31.25

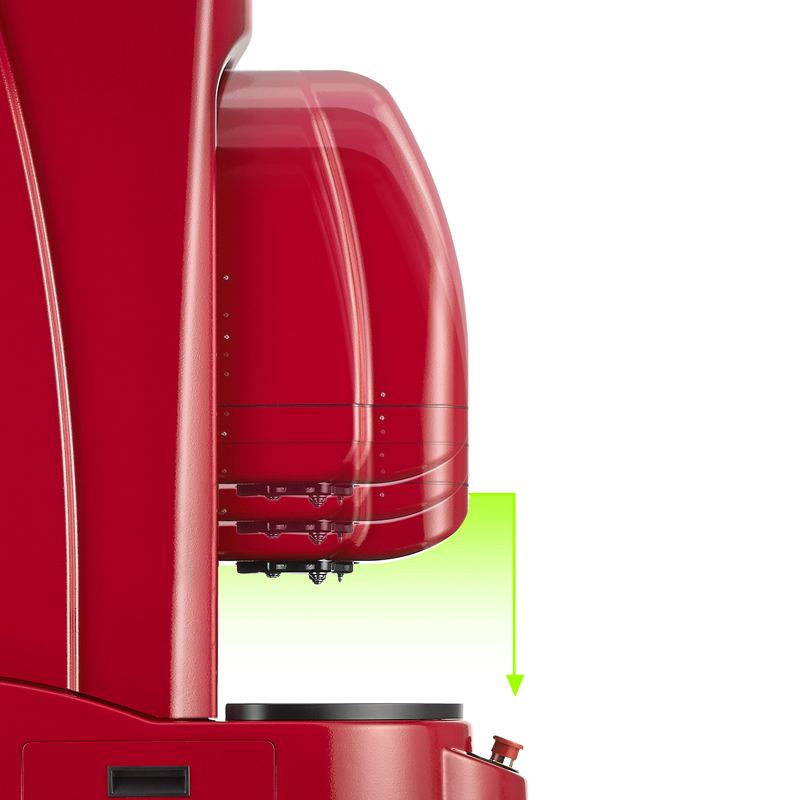

電動測試頭和電動測量週期

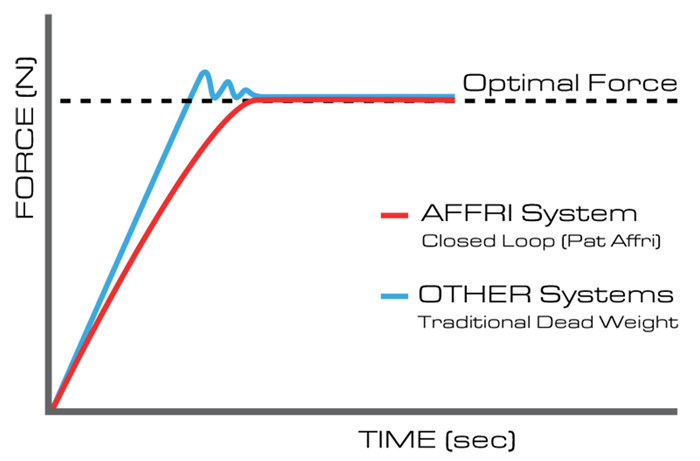

閉環技術 (PAT. AFFRI)


以硬度計上之操縱桿進行控制,使壓針接觸試品並進行測量,統計數據結果會顯示在 CHD 圖表裡。


採用高達1千赫的閉環控制系統,使負載達到高線性的精確度,測量結果不會受任何結構水平、變形或振動而影響。

電動式轉檯

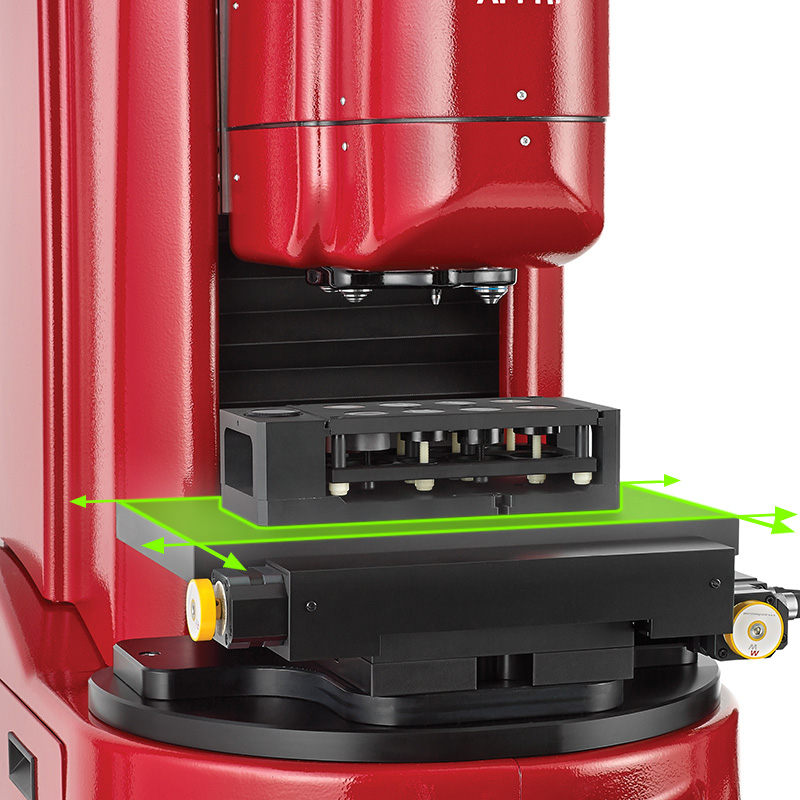

X/Y 電動工作檯


電動式轉檯中有4個能夠放大倍率的插槽和2個壓針設計,在光學顯微鏡中可以預先安裝軟體以測試維克氏和努氏的硬度規格。


擁有極大的工作檯可在一項或多項試品之操作循環中製造多個模型,並在0.5 微米之精準度下記住多種試品區域。

壓針


自動對焦與影像清晰


即使試品在工作檯上未擺放平整或未對齊之表面下,亦可得到可信賴之試驗結果。




此硬度計能夠能夠完美檢測粗糙試品之表面,採自動對焦,使影像清晰、陰影自動校正和光源穩定,並允許精準記住多種試品區域,結果不受量測試品數目增減影響。

工作站

獨家設計


在硬度計旁設一小桌放上電腦使用戶更能簡易方便地操作。



為使用戶簡易方便地操作,外觀設計符合人體工學,旁邊設有儲存和保護硬度計的附件。

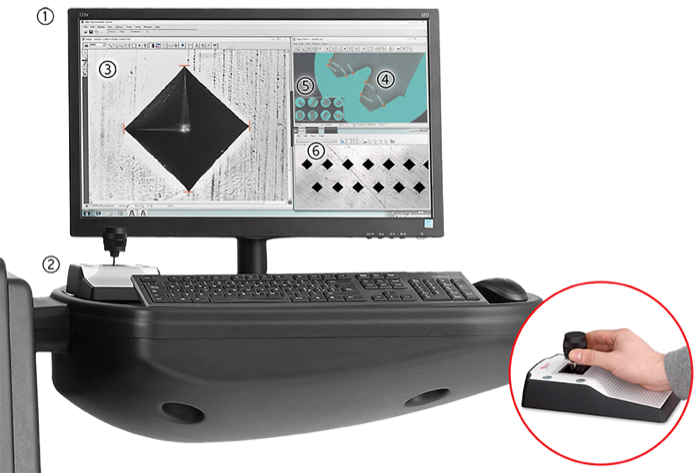

WIKI JS 軟體
(1) 擁有高清晰度顯示器24"
(2) 操縱桿能在X / Y/ Z軸以快或漫的速度移     動,為0.5微米/階分層之電動工作檯
(3) 採自動對焦和影像自動清晰
(4) 影像顯示每個試品
(5) 設置模式以使用壓針
(6) 顯示測量結果





自動 CHD 測量循環系統
為了節省時間和金錢,系統設有自動對焦、自動量測和檢驗報告,即使在無人看守下也能不中斷完成量測,進而提升生產量和生產效率。

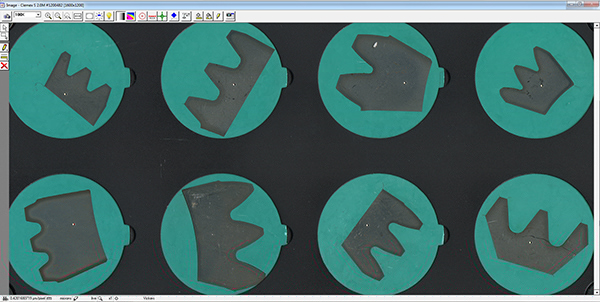

1 - 顯示完整區域


2 - 設定模式

得到完美、詳細、高解析和顯示均勻的圖表分析。


以單一鍵點選保存、複製、黏貼或創造新的模式。

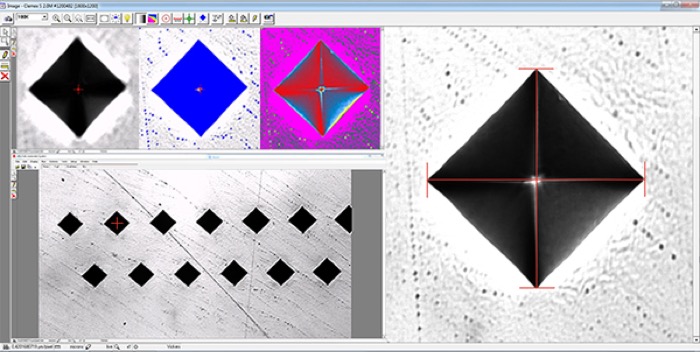

3 - 開始

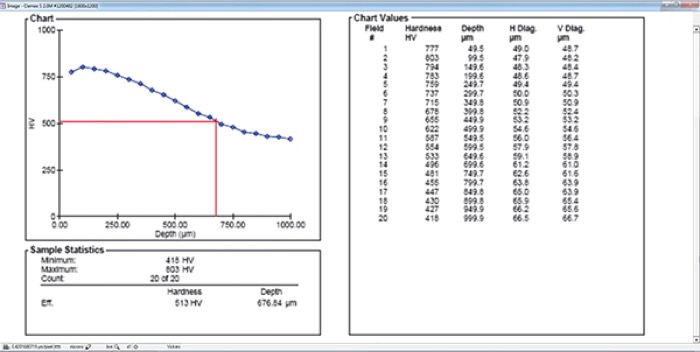

4 - 結果

軟體根據試品進行量測並產生數據。


分析結果以圖形或表格的方式顯示。

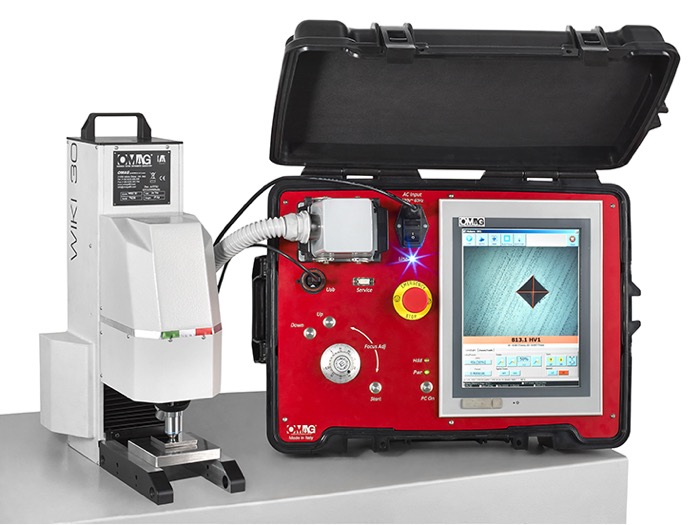

攜帶式微小硬度計 - WIKI 30


WIKI 30 對微小試品的量測滿足維克氏、努氏的測試,設有自動測量系統、自動對焦和自動壓針閱讀,以5 毫米的總行程距離量測試品,試驗荷重為0.98到1.961牛頓(0.1〜30千克力),所有量測皆滿足ISO6506/ ISO6507/ ISO4545/ ASTM E92/ ASTM384/ JIS Z231國際標準。
















WIKI 100/200 JS
WIKI 100/200 JS2
WIKI 100/200 JS3
符合標準
DIN-EN-ISO 6506 / DIN-EN-ISO 6507 / DIN-EN-ISO 4545 / ASTM E-92 / ASTM E-384 / JIS B 7734
X-Y 工作檯

WIKI 200 JS/JS2/JS3: 電動式 - 100x50 mm 或 200x100 mm with 0,5 μm step
WIKI 100 JS/JS2/JS3: 手動 - 100x100 mm with 10 μm step

測試主機
0/300 mm 電動式
最大操作深度
135 mm
壓針

WIKI 200 JS/JS2/JS3: 自動或手動
WIKI 100 JS/JS2/JS3: 手動對焦自動讀值

試驗荷重


0.09807 - 0.1471- 0.1961 - 0.2452 - 0.4903 - 0.9807 - 1.961 - 2.942 - 4.903 - 9.807 - 19.61 - 29.42 - 49.03 - 98.07 N
(10 - 15 - 20 - 25 - 50 - 100 - 200 - 300 - 500 gf
1 - 2 - 3 - 5 - 10 kgf)


依需求提供 0.0098 到 0.04903 N (1 gf 到 5 gf)


0.09807 - 0.1471- 0.1961 - 0.2452 - 0.4903 - 0.9807 - 1.961 - 2.942 - 4.903 - 9.807 - 19.61 - 29.42 - 49.03 - 98.07 - 196.1 - 294.2 N
(10 - 15 - 20 -25 - 50 - 100 - 200 - 300 - 500 gf
1 - 2 - 3 - 5 - 10 - 20 - 30 kgf)


依需求提供 0.0098 到 0.04903 N (1 gf 到 5 gf)
依需求提供 294.2 到 980.7 N (30 kgf 到 100 kgf)


0.9807 - 1.961 - 2.942 - 4.903 - 9.807 - 19.61 - 29.42 - 49.03 - 98.07 - 196.1 - 294.2 N
(0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3 - 5 - 10 - 20 - 30 kgf)


依需求提供表面洛氏 147.1 and 294.2 N (15 and 30 kgf)

依需求提供勃氏 306.5 N (31.25 kgf)
硬度範圍
維克氏
依需求提供努氏和勃氏
維克氏
依需求提供努氏、表面洛氏和勃氏
精度
小於 0.1 %
