一、機台說明
YM-D0101-Y11適用於量測易變形的材料,如彈簧、薄壁軸承、橡膠及塑膠零件等。對於軟性材料的量測,尤須高精度的量測系統與較小的量測力量,故採用線性編碼器(光學尺)和固定微小荷重,藉此確保高精度品質與重複精度。

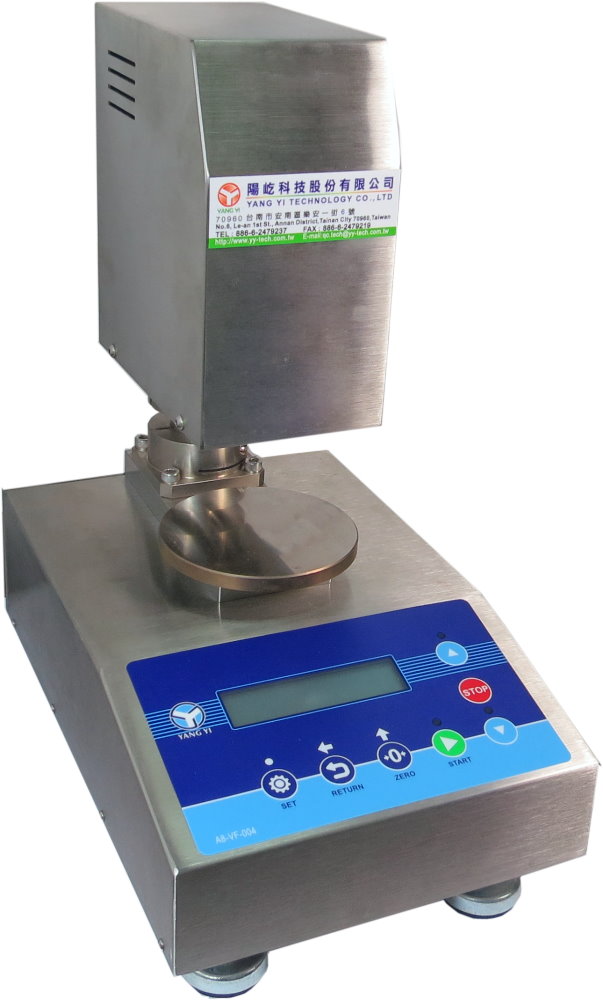

二、機台外觀
三、規格
①量測高度*: |
0~50mm |
|
②解析度: |
0.0001mm |
|
③量測精度: |
3+(6L /1000) μm |
|
④量測速度: |
2, 4, 6, 8, 10, 12, 15, 20 mm/sec可選 |
|
⑤量測時間: |
0~99 sec可設定 |
|
⑥可記憶50組量測數據 |
||
⑦光學尺:Renishow RGH41Y |
||
⑧回位功能、回位高度可設定 |
||
⑨三段或五段之量測範圍輸出及螢幕顯示 |
||
⑩內建USB輸出(傳輸線、軟體,為選購) |
||
⑪接點(I/O)功能(可接腳踏開關、PLC,為選購) |
||
⑫可分離使用 |
||
⑬最小量測力量: |
5g (可指定重量) |
|
⑭量測頭可更換: |
5mm平面(2g以上),標準。 塑膠薄膜(17.5±1kPa, 50mm2),選購。 紙張(50±1kPa, 200mm2),選購。 |
|
⑮試件承載台:Ø100mm (可指定尺寸) |
||
⑮電源:單相,100~240Vac |
||
⑯尺寸:20x30x40 cm |
||
⑰重量:約9.4kg |
||
*最大為50mm,會因測頭型式而降低。 |
