一. 說明：
適合金屬材料的大容量衝擊試驗機，利用擺錘單次的擺動衝擊試片，是片斷裂後依據擺錘的初始角度和打擊後的角度，計算出擺錘的損失能量最為材料的衝擊能量值。本機的特色為精度高、操作簡單、衝擊完成擺錘可以自動回位，測試結果可直接從電子顯示器上讀取測試之能量值，不須要經過複雜的計算。
功能：
測試完成衝擊槌自動回位裝置
具有衝槌電動煞車功能
測試結束自動顯示衝擊能量值
具有保護網可收集測試後樣品

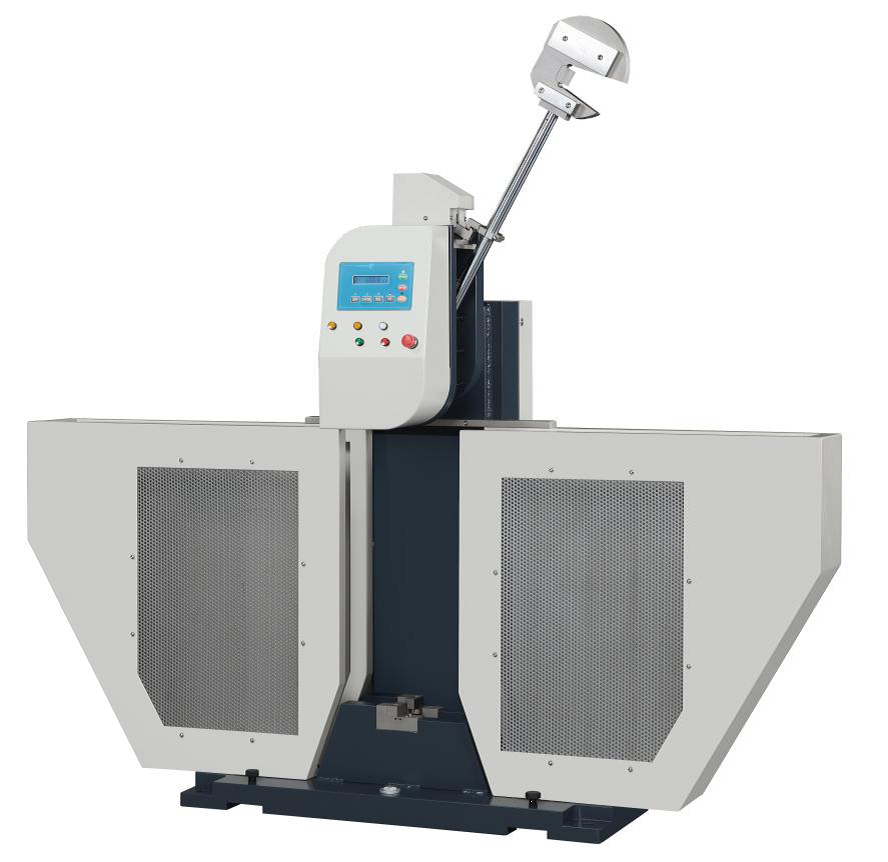

二、產品圖：
三、規格：
|
機台型號 |
YM-J0401 |
YM-J0402 |
|
容量 |
100J、150J |
300J |
|
型式 |
CHARPY型式 |
|
|
速度 |
衝擊速度：5 m/sec±10％ |
|
|
最佳測試範圍 |
為該衝錘容量的10 ~ 90%內 |
|
|
機台顯示角度 |
0.05度 |
|
|
衝擊角度 |
150° |
|
|
可顯示能量單位 |
J、J/mm、J/cm、J/mm²、J/cm²、KJ/m²、Kg-cm、 Kg-cm/mm、Kg-cm/cm、ft-lb、ft-lb/in、ft-lb/in² |
|
|
機台電源 |
單相220 V |
|
|
機台尺寸(約) |
188 × 65 × 178 cm |
210 × 95 × 208 cm |
|
機台重量(約) |
710 kg |
900kg |
