遠心架構 |

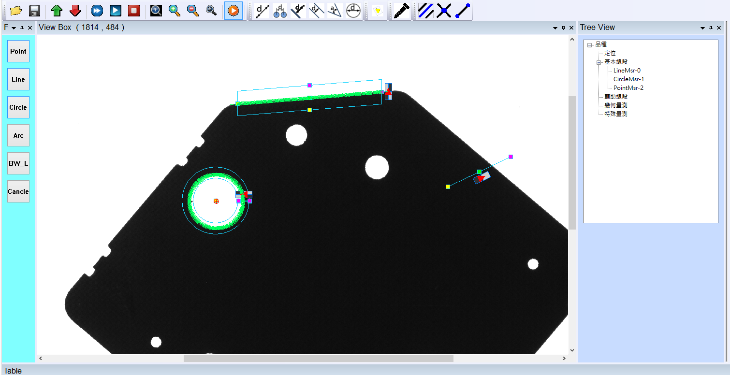

點線圓量測工具 |
|
|
|
|

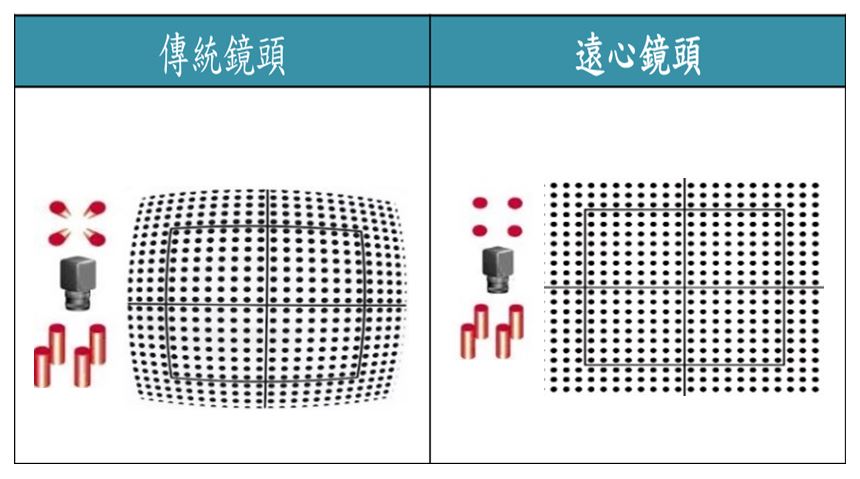

採用雙遠心鏡頭減少透視誤差與鏡頭畸變情形，透過均勻的平行光能將物體輪廓精確的應用到量測上。 |
基礎點、線、圓、弧檢測功能，不受物件幾何形狀影響。 |
|

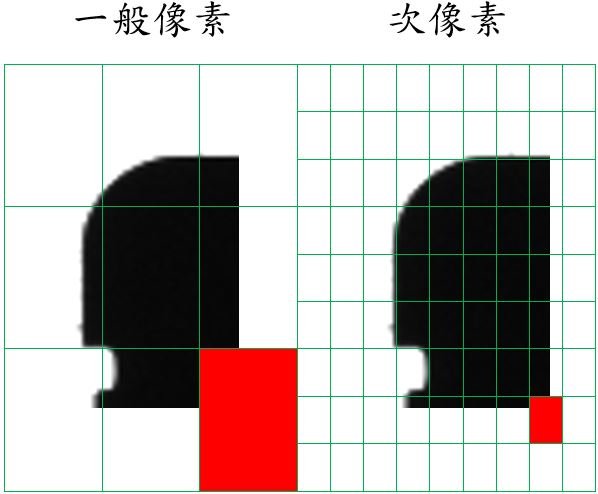

次像素算法 |
輔助量測工具 |
|
|
|
|
利用次像素(Sub-Pixel)演算法取樣，透過最小二乘法可達穩定的量測結果。 |

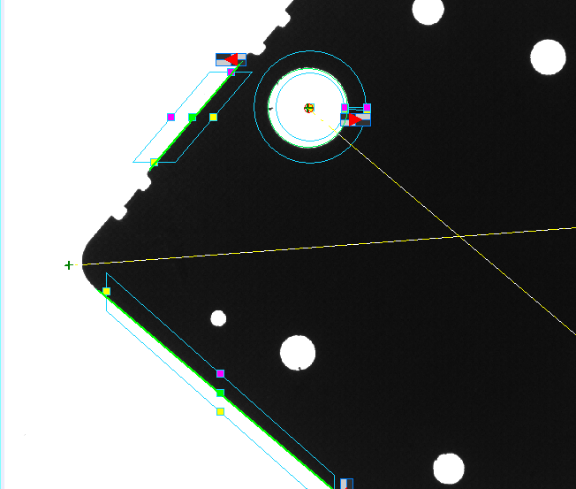

輔助量測工具，針對兩線交點、兩點線段、中心線段做計算，可對虛擬點與線段做量測功能。 |
|

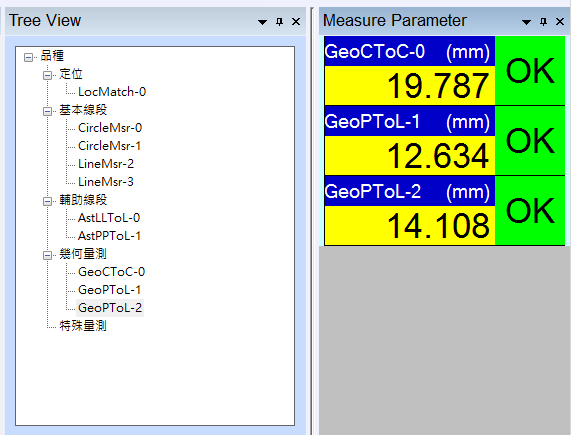

幾何量測工具 |

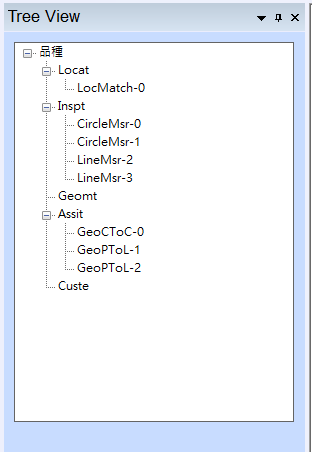

樹狀圖功能架構 |
|
|
|
|

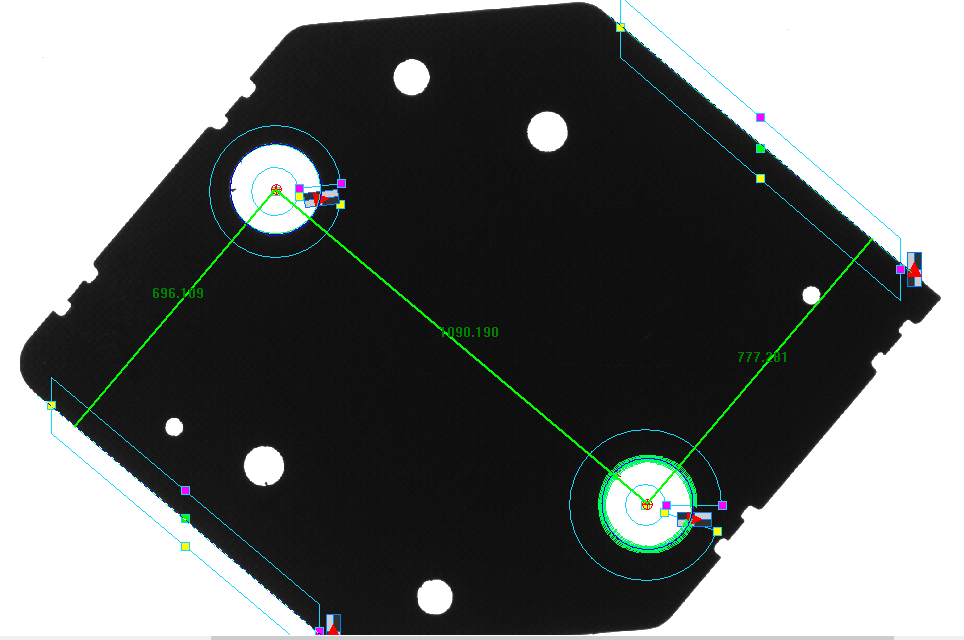

可以對工件的標記尺寸做量測，包含點到點、兩圓距離、點到線、線到線、兩線夾角、及圓與圓弧半徑。 |
簡易操作設定流程，即使是不熟的操作人圓，也可以快速上手。 |
|
應用工具 |

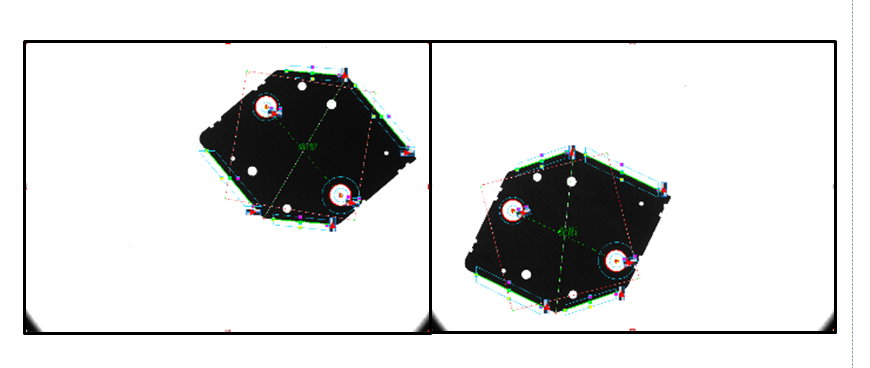

多物件量測功能 |
|
 |

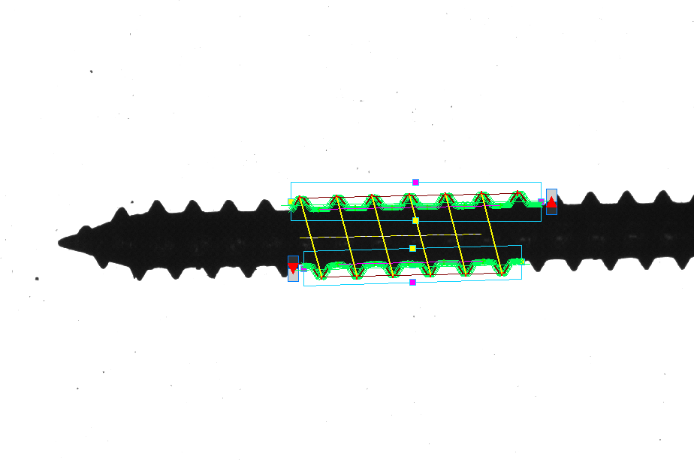

| 依產品作客製化量測如：螺絲、齒輪、尺條等等。 | 設定單一量測檔後，同時量測置於座標台上的多個目標，無需每次量測相同目標，減少量測時間。 |
| 自動辨識位置、原點 |

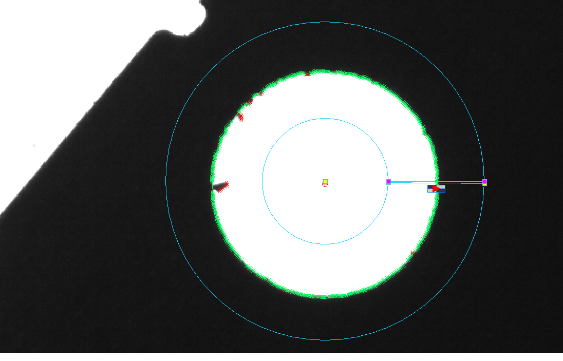

毛邊、缺陷自動辨識 |
|
|
|
記憶目標形狀，自動檢測置於量測座標台上的位置與方向後進行量測，量測前不需先定位及準備固定夾具。 |
量測處含毛邊或缺陷時，於自動辨識後，將視為異常點，排除在擬合處理外；此外，亦可中斷量測。 |
|
多語系功能 |
數據輸出 |
|
|
|
可支援多語系功能繁體、簡體、英文。 |

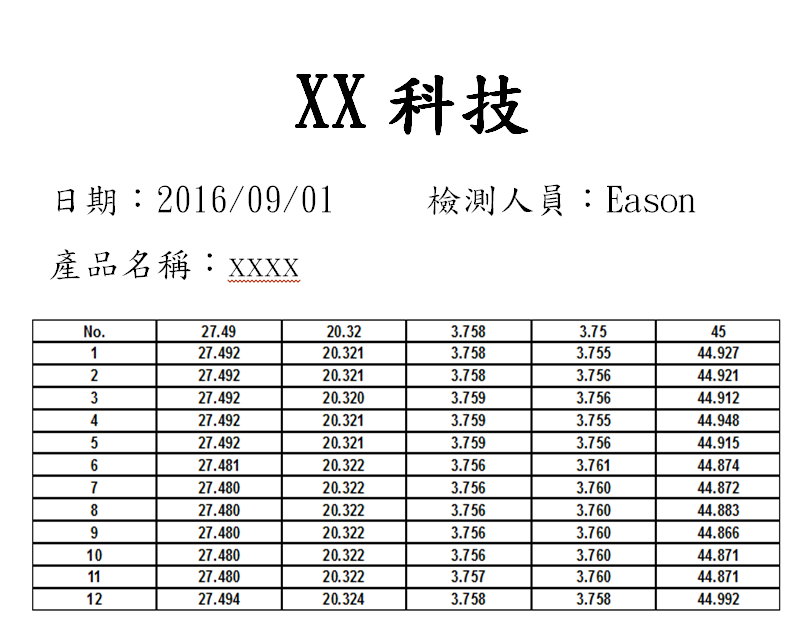

量測尺寸、圖檔、統計分析等可輸出至Excel或Txt檔案中。 |
|
YM-V 立式 (自動) 光學影像量測系統 |
|
|
量測範圍 |
ø100 |
|
景深 |
12 mm |
|
鏡頭 |
雙遠心 |
|
光源型式 |
Led、平行光 |
|
CCD攝影機 |
灰階 20M pixels |
|
精度 |
±5 μm |
|
最小顯示單位 |
1 μm |
|
重複性 |
3μm |
|
尺寸 |
190(高H) x 410(寬W) x 735(深D) mm |
|
重量 |
30 kg |
|
電源 |
AC 100~240 V |
