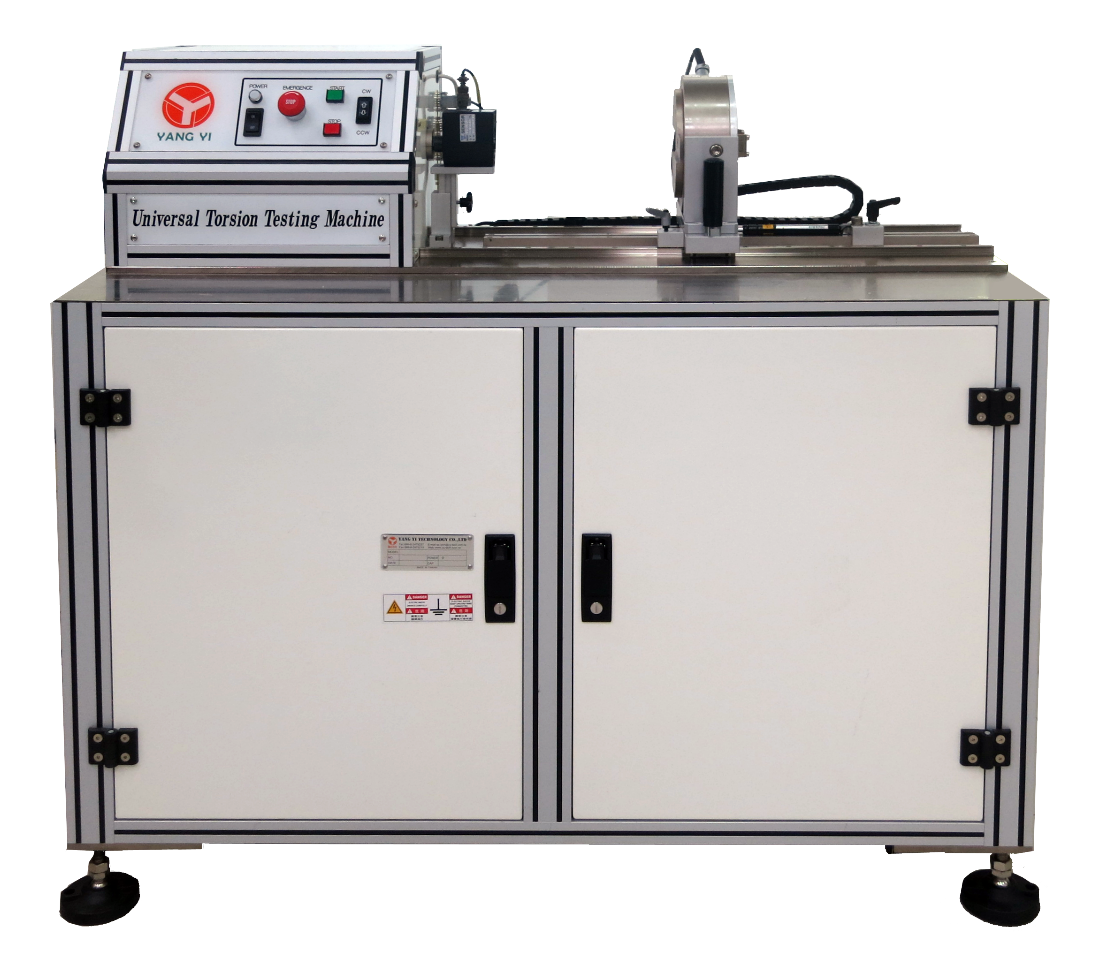

YM-T臥式萬能扭矩試驗機
|
規格/Specifications |
||||||
|
型號 Model |
YM-T22 |
YM-T25 |
YM-T32 |
YM-T35 |
YM-T41 |
YM-T32 |
|
型式 Type |
臥式 Horizontal |
TC Bolt |
||||
|
容量 Capacity(N-m) |
200 |
500 |
2000 |
5000 |
10000 |
2000 |
|
減速比 Gear ratio |
10 |
10 |
38.5 |
66 |
88 |
38.5 |
|
轉速 Velocity(rpm) |
200 |
200 |
50 |
25 |
20 |
50 |
|
精度 Precision |
< 1% |
|||||
|
角度解析 Resolution |
<0.001° |
|||||
|
減速機 Reducer |
高扭矩與低背隙行星式減速機 High Torque and Low Backlash Planetary Reducer |
|||||
|
伺服馬達 Servo Motor(kW) |
3 |
5.5 |
5.5 |
11 |
15 |
5.5 |
|
取樣頻率 Data rate (Hz) |
200 |
|||||
|
操作空間 Space(mm) |
Ø 200 |
Ø 250 |
Ø 350 |
Ø 450 |
Ø 450 |
Ø350 |
|
移動行程 Stroke(mm) |
250 |
300 |
500 |
500 |
500 |
400 |
|
尺寸(WxDxH) Dimensions(mm) |
1200x750x1250 |
1500x750x1250 |
1800x750x1250 |
2100x900x1400 |
2700x1200x1500 |
1500x750x1400 |
|
重量 Weight(kgf) |
180 |
250 |
360 |
600 |
1500 |
600 |
|
電源 Power Supply |
3 Ø 220V |
3Ø 220V |
3Ø 220V |
3Ø 220V |
3Ø 220V |
3Ø 220V |
|
配件 |
|||
|

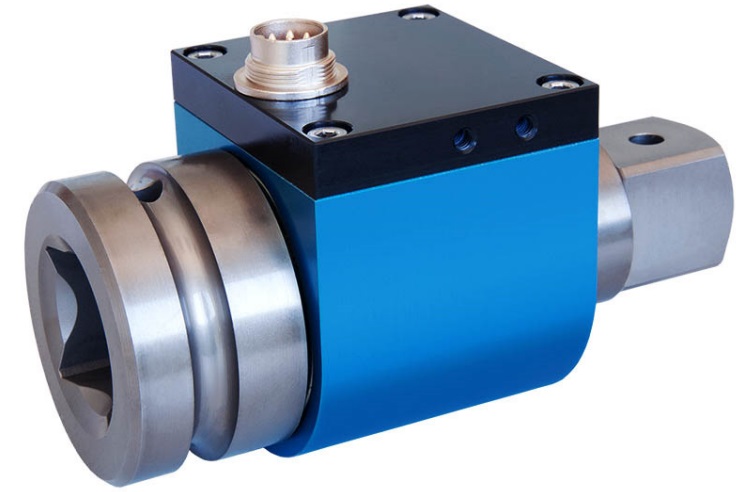

迴轉扭矩感測器 20、50、100、500、1000 2000、5000、10000N-m
|
 |
軸力/扭矩感測器 50~500kN / 20~5000N-m
|
 |
|
各式長短或凸套筒 Size : 5.0~65mm 1/8”~2-1/2”
|
 |

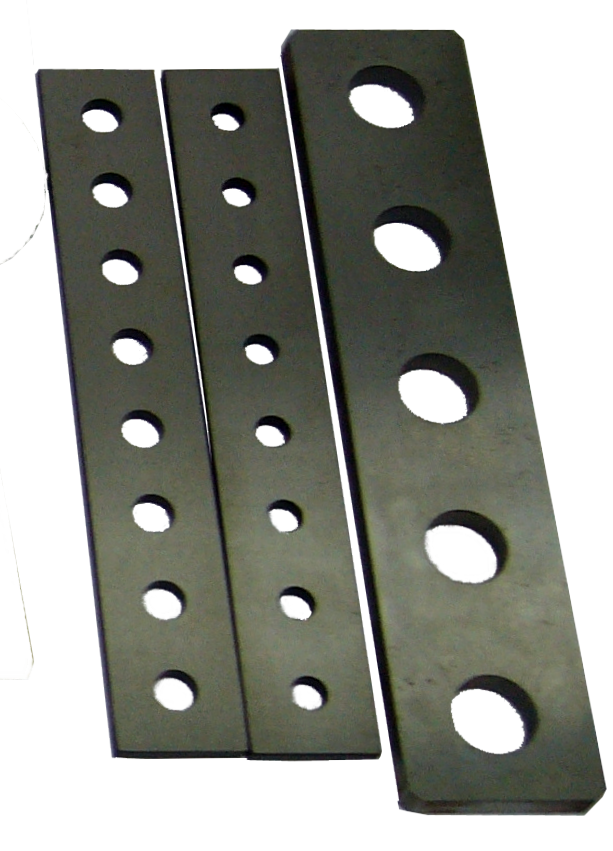

華司片 Range: M3~M36 Width: 40、60、90mm |
|
|
三爪夾 Range: 直徑 2~30 mm
|
 |
墊片 Range: M3~M42
四角棒
|
|
