YM-T立式萬能扭矩試驗機
|
|
|
|
|
桌上型 |
落地型 |
選購 防護門 |
●依機型可測高達600mm長度之木結構螺絲旋入阻力試驗
●最大扭矩200Nm，可滿足較大直徑螺絲扭斷試驗
●採自然重力，搭配不同配重，模擬實際操作重量
●平均配重5公斤
●電動馬達控制上升下降，方便人員操作
●防鬆螺帽旋入與旋出的預置扭矩試驗(不含夾緊力)
●伺服馬達與精密減速機相互搭配，滿足不同速度與扭矩規格
●滿足EN14592、EN15737、EN10666、ISO 2702等規範
|
軟體介面 |
|
|
|
|
|
木材旋入阻力 |
螺絲扭斷測試 |
|
|
|
|
測試報表 |
可程式測試設定 |
|
規格/Specifications |
||||
|
型號 Model |
YM-T11 |
YM-T15 |
YM-T22 |
|
|
形式 Type |
手動桌上型 Manual Bench Type |
落地標準型 Standard Floor Type |
落地加高型 Higher Floor Type |
|
|
容量 Capacity(N-m) |
10 |
50 |
200 |
|
|
轉速 Velocity |
1000rpm |
Max. 200rpm |
Max. 200rpm |
|
|
適用螺絲長度 Screw Length |
150mm |
150mm |
300mm |
600mm |
|
精度 Load Precision |
< 1% |
|||
|
角度解析 Resolution |
< 0.001° |
|||
|
減速機 Reducer |
無 N/A |
低背隙伺服減速機 Low Backlash Planetary Reducer |
||
|
升降方式 Lift |
手動 Manual |
馬達控制 Motor Control |
||
|
配重 Weight |
外掛砝碼 Dead Weight |
|||
|
尺寸 Size (mm) |
250x350x700(H) |
590x450x1200(H) |
850x750x1,860(H) |
850x750x2,300(H) |
|
重量 Weight |
50kg |
100kg |
250kg |
350kg |
|
電源 Power Supply |
1Ø，220V |
1Ø，220V |
3 Ø，220V |
|
註：以上為標準規格，若有特殊須求，皆可客製化。
*可選購高速資料擷取系統
|
選購配件 |
|||
| 說明 | 照片 | 說明 | 照片 |
|

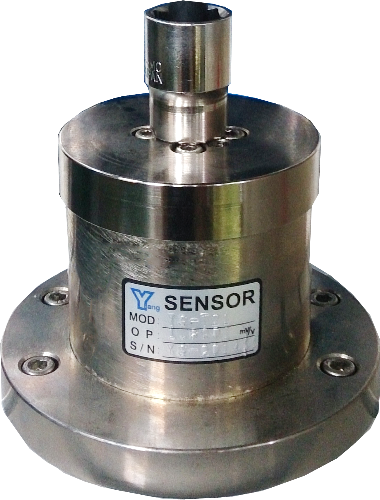

靜態扭力感測器
標準四角輸出，可接各式套筒
|
 |

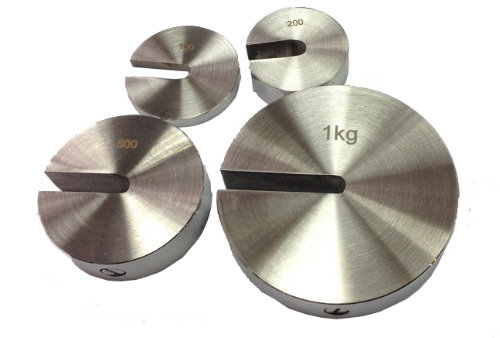

砝碼 0.5、1.0、2.0、5.0、10.0kgf
0.5、1.0、2.0、5.0、10.0lbf
|
 |
|
X-Y精密手動平台 附刻度尺，方便操作定位 |
|

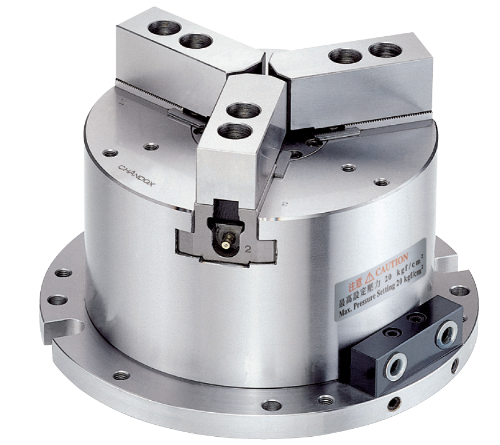

三爪定位夾
扭斷測試用
|
|
|
空壓虎鉗
最大夾持力可達3000kgf
|
|
Z軸光學尺 量測旋入深度，解析0.005mm |
|
|
防跳脫套筒 避免起子頭與螺絲頭部跳脫 |
|
鑽頭夾具 可夾持各式起子頭或起子套筒 |
|
